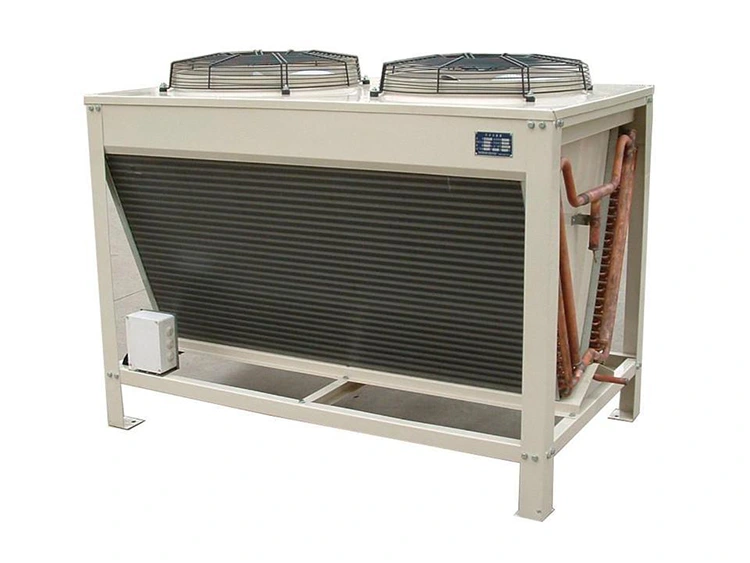

Luftgekühlter Kondensator
Der in China hergestellte luftgekühlte Kondensator von Lynxcool bietet eine hocheffiziente Wärmeabfuhr ohne Wasserversorgung. Es eignet sich perfekt für gewerbliche Kühllager, die Kühlung von Supermärkten oder die Kühlung industrieller Prozesse und verfügt über Aluminium-Lamellenregister, V-förmige oder flache horizontale Konfigurationen, EC-Inverter-Lüfter und Kompatibilität mit mehreren Kältemitteln. Zuverlässig, wartungsarm und weltweit exportiert, ideal für die Massenbeschaffung und Systemintegration.
Der luftgekühlte Kondensator wird von Lynxcool in China entwickelt und hergestellt und liefert weltweit leistungsstarke und zuverlässige luftgekühlte Lösungen. Es ist in den Konfigurationen V-Form, A-Rahmen, flach horizontal und abgesetzt erhältlich und kann an jede Installationsumgebung angepasst werden. Die Spulen verwenden Aluminiumlamellen, die mechanisch mit Kupfer- oder Vollaluminiumrohren verbunden sind, und werden mit trockenem Stickstoff bei 1,5-fachem Auslegungsdruck auf Dichtheit geprüft, um Sicherheit und Zuverlässigkeit zu gewährleisten.
Funktionsprinzip
Das Funktionsprinzip des Kondensators besteht darin, dem Kältemitteldampf unter hohem Druck und hoher Temperatur Wärme zu entziehen, indem er ihn mit Luft kühlt und wieder in Flüssigkeit umwandelt. Der Prozess kann in drei Schritten zusammengefasst werden:
1. Kältemittelzirkulation: Das Kältemittel nimmt im Verdampfer Wärme auf und wird dann auf hohen Druck und hohe Temperatur komprimiert, bevor es in die Kondensatorschlangen gelangt.
2. Luftwärmeaustausch: Luft strömt über Ventilatoren durch die Rippenrohre, transportiert Wärme ab und kondensiert das Kältemittel zu Flüssigkeit.
3. Druckregelung und Energieeinsparung: EC-Inverter-Lüfter oder druckgesteuerte Lüfterzyklen sorgen für einen stabilen Kondensationsdruck, reduzieren die Kompressorlast und verbessern die Systemeffizienz.
Dieses Design gewährleistet eine gleichmäßige Wärmeübertragung, einen hohen Wirkungsgrad und macht eine Wasserkühlung überflüssig, sodass es für Umgebungen mit begrenztem Wasservolumen geeignet ist. Optimierte V-förmige und flache Spulenanordnungen maximieren den Wärmeaustausch auf kompaktem Raum.
Kernfunktionen und Vorteile
Der luftgekühlte Kondensator von Lynxcool vereint hocheffiziente Kühlung, intelligente Energiesteuerung und langlebige Materialien, um umfassende Kühllösungen bereitzustellen. Ob auf Dächern, in kleinen Technikräumen oder in abgelegenen Großanlagen, es sorgt für stabile Leistung und langfristige Zuverlässigkeit.
● Hocheffizientes Spulendesign: Mit Kupfer- oder Aluminiumrohren verbundene Aluminiumlamellen mit mehreren Lamellentypen (flach, mit Lamellen, gewellt) und einem Abstand von 1,0–3,5 mm maximieren die Wärmeübertragungseffizienz.
● Vielseitige Konfigurationen: V-förmige, A-förmige, flache horizontale und entfernte Installationen erfüllen unterschiedliche räumliche und projektbezogene Anforderungen.
● Energiesparende Lüftersteuerung: EC-Inverter-Lüfter passen ihre Geschwindigkeit an den Kondensationsdruck an, wodurch der Energieverbrauch bei Teillast um 12–30 % gesenkt und gleichzeitig der Geräuschpegel gesenkt wird.
● Korrosionsschutz: Goldepoxidharz, Polyurethan-Tauchbeschichtung oder vollständige Korrosionsschutzoptionen, geeignet für Küsten-, Industrie- und Landwirtschaftsumgebungen.
● Kompatibilität mit mehreren Kältemitteln: Unterstützt R134a, R404A, R507A, R448A, R449A, R410A, R22 und Hochdruck-CO₂-Systeme für HFC/HFO und transkritische/Kaskadenanwendungen.
Mit diesen Funktionen verbessert der luftgekühlte Kondensator von Lynxcool die Systemeffizienz, senkt die Betriebskosten und reduziert den Wartungsaufwand, wodurch ein zuverlässiger und stabiler Betrieb bei allen Kühlanwendungen gewährleistet wird.
Anwendungen und geeignete Benutzer
Der luftgekühlte Kondensator wird häufig in gewerblichen, industriellen und lebensmittelverarbeitenden Bereichen eingesetzt. Typische Anwendungen sind:
● Gewerbliche Kühllagerung: Auf dem Dach oder im Hof montierte Fernkondensatoren lassen sich nahtlos in Kühleinheiten für die großflächige Kühllagerung integrieren.
● Supermarkt-Zentralsysteme: Auf dem Dach montierte Fernkondensatoren, die mit den Kältemitteln R404A/R448A/R449A kompatibel sind und den Energieverbrauch um 15–25 % senken.
● Lebensmittelverarbeitung und industrielle Kühlung: Bietet präzise Temperaturregelung und effizienten Wärmeaustausch und gewährleistet so die Konsistenz der Produktionslinie.
● Transkritische CO₂- und Kaskadensysteme: CO₂-Spulen unterstützen Hochdruck- (>130 bar) oder Niederdrucksysteme (<50 bar).
Zu den Hauptnutzern zählen Kühlunternehmen, Systemintegratoren, große Kühlkettenbetreiber, OEM-Gerätehersteller und Kühlhausbetreiber. Unabhängig vom Projektumfang gewährleistet der luftgekühlte Kondensator von Lynxcool einen hocheffizienten Betrieb bei geringem Geräuschpegel.
Technische Parameter
|
Parameter |
Wert/Bereich |
|
Wärmeabweisungskapazität |
2 kW – 2.000 kW (Einzelgerät) |
|
Verflüssigungstemperaturbereich |
+25°C bis +60°C |
|
Ausgelegte Umgebungstemperatur |
Bis zu +43°C Standard; Option für hohe Umgebungstemperatur +55 °C |
|
Kältemittelseitiger Auslegungsdruck |
28 bar / 42 bar (CO₂-Hochdruckoption) |
|
Konfigurationstypen |
V-Form (A-Rahmen) / Flach horizontal / Ferngesteuert / Dachmontage |
|
Spulenkonstruktion |
Aluminiumlamellen auf Kupferrohren (Standard); Vollaluminium-Option |
|
Flossentyp |
Flach / Lamellen / Wellig – je nach Leistung und Luftgeschwindigkeit |
|
Flossenabstand |
1,0 – 3,5 mm (anwendungsabhängig) |
|
Rohrdurchmesser |
7 mm / 9,52 mm / 12,7 mm – je nach Schaltungsdesign |
|
Coil-Coating-Option |
Epoxid-, Polyurethan- oder Goldflossen-Korrosionsschutzbeschichtung |
|
Lüftertyp |
Axialpropeller (Standard); Option EC-Wechselrichter |
|
Schutz des Lüftermotors |
IP54-Standard; IP65-Option |
|
Steuerung der Lüftergeschwindigkeit |
Feste Drehzahl / EC-Wechselrichter mit variabler Drehzahl / Druckschalterwechsel |
|
Unterstützte Kältemittel |
R134a / R404A / R507A / R448A / R449A / R410A / R22 / CO₂ |
|
Rahmenmaterial |
Feuerverzinkter Stahl oder pulverbeschichteter Baustahl |
|
Betriebsumgebungsbereich |
−10 °C bis +55 °C (modellabhängig) |
|
Geräuschpegel |
≤ 55–72 dB(A) bei 1 m (abhängig von Lüfteranzahl und Geschwindigkeit) |
|
Verbindungstyp |
Kupfer-ODS-gelötete Stutzen oder SAE-Bördel/Flansch für große Einheiten |
|
Spulenlecktest |
Trockener Stickstoff bei 1,5-fachem Auslegungsdruck; Werkszertifikat ausgestellt |
|
Geräteabmessungen (typisch 100 kW) |
2.000 × 800 × 1.400 mm (L × B × H) |
|
Lamellenabstand: 2,2 mm |
||||||||||
|
Typmodell |
C1-010 |
C1-011 |
C1-012 |
C1-017 |
C1-020 |
C1-023 |
C1-025 |
|||
|
Wärmeaustauschkapazität |
R404A |
△ |
KW |
9.59 |
11.03 |
12.32 |
17.14 |
20.03 |
23.11 |
25.38 |
|
Y |
15.47 |
17.99 |
20.65 |
22.66 |
||||||
|
R22 |
D |
9.34 |
10.65 |
11.70 |
16.89 |
19.58 |
22.15 |
24.87 |
||
|
Y |
15.19 |
17.51 |
19.72 |
22.12 |
||||||
|
Luftstrom Blasrate |
△ |
M³/h |
2692 |
2539 |
2292 |
5717.00 |
5330.00 |
4718.00 |
7701.00 |
|
|
Y |
4874.00 |
4635.00 |
4220.00 |
6513.00 |
||||||
|
Lüftermotor Ventilator-Elektromotor |
△ |
Phase |
1 |
1 |
1 |
3 |
3 |
3 |
3 |
|
|
Y |
||||||||||
|
△ |
w |
175 |
175 |
175 |
540.00 |
540.00 |
540.00 |
790.00 |
||
|
Y |
380.00 |
380.00 |
380.00 |
490.00 |
||||||
|
△ |
A |
0.77 |
0.77 |
0.77 |
1.05 |
1.05 |
1.05 |
1.45 |
||
|
Y |
0.68 |
0.68 |
0.68 |
0.89 |
||||||
|
Ventilator, elektrischer Ventilator |
Nr.xφ |
1x1x350 |
1x1x350 |
1x1x350 |
1x1x450 |
1x1x450 |
1x1x450 |
1x1x500 |
||
|
Schalldruckpegel Lärm |
△ |
DB(A)10m |
31 |
31 |
31 |
43.00 |
43.00 |
43.00 |
49.00 |
|
|
Y |
38.00 |
38.00 |
38.00 |
43.00 |
||||||
|

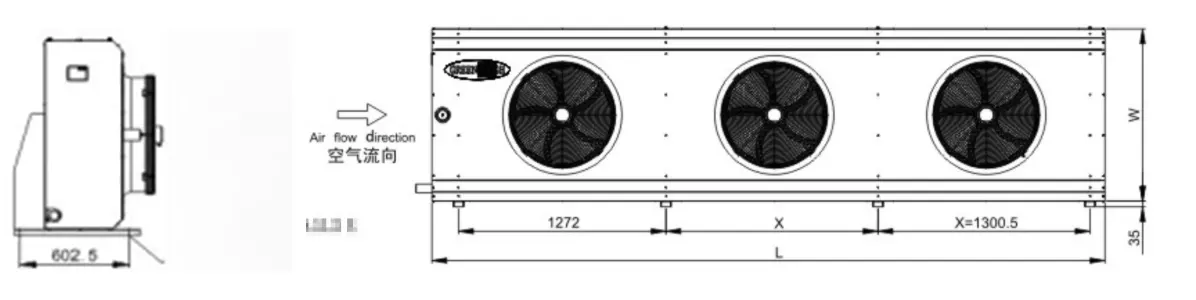

Dimension Außenmaße |
L |
mm |
878 |
878 |
878 |
1028 |
1028 |
1028 |
1228 |
|
|
w |
mm |
522 |
522 |
522 |
625 |
625 |
625 |
828 |
||
|
H |
mm |
752 |
752 |
752 |
796 |
796 |
796 |
876 |
||
|
Produktgewicht (leer) Gewicht |
kg |
32 |
35 |
40 |
46 |
50 |
56 |
63 |
||
|
Einlassφ |
mm |
15.88 |
15.88 |
15.88 |
22.22 |
22.22 |
22.22 |
22.22 |
||
|
Auslassdurchmesser |
mm |
15.88 |
15.88 |
15.88 |
15.88 |
19.05 |
19.05 |
22.22 |
||
Hinweis: Unsere Standardprodukte sind für die horizontale Platzierung konzipiert. Für vertikale Konfigurationen fügen Sie bitte (H) an die Modellbezeichnung an, z. B. C1-010 (H).
Hinweis: Der Greenhalgh-Standard C1 ist ein vertikaler Luftauslass. Für einen horizontalen Luftauslass fügen Sie bitte (H) in der Nomenklatur hinzu, zum Beispiel: C1-010(H).
|
Lamellenabstand: 2,2 mm |
||||||||||
|
Typmodell |
C1-029 |
C1-035 |
C1-049 |
C1-059 |
C1-070 |
C1-095 |
C1-114 |
|||
|
Wärmeaustauschkapazität |
R404A |
△ |
KW |
29.44 |
34.67 |
49.02 |
58.62 |
70.09 |
94.96 |
113.94 |
|
Y |
26.13 |
30.76 |
38.31 |
44.53 |
50.53 |
74.69 |
87.13 |
|||
|
R22 |
△ |
28.71 |
33.14 |
48.52 |
57.60 |
67.53 |
94.46 |
112.48 |
||
|
Y |
25.36 |
29.35 |
37.58 |
43.29 |
48.18 |
73.55 |
85.01 |
|||
|
Luftstrom Blasrate |
△ |
M³/h |
7407.00 |
6838.00 |
17809 |
16944 |
15434 |
35620 |
33891 |
|
|
Y |
6386.00 |
6105.00 |
11549 |
11086 |
10093 |
23081 |
22157 |
|||
|
Lüftermotor Ventilator-Elektromotor |
△ |
Phase |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
|
|
Y |
||||||||||
|
△ |
w |
790.00 |
790.00 |
2600 |
2600 |
2600 |
5200 |
5200 |
||
|
Y |
490.00 |
490.00 |
1600 |
1600 |
1600 |
3200 |
3200 |
|||
|
△ |
A |
1.45 |
1.45 |
4.80 |
4.80 |
4.80 |
9.60 |
9.60 |
||
|
Y |
0.89 |
0.89 |
2.70 |
2.70 |
2.70 |
5.40 |
5.40 |
|||
|
Ventilator, elektrischer Ventilator |
Nr.xφ |
1x1x500 |
1x1x500 |
1x1x630 |
1x1x630 |
1x1x630 |
2×1x630 |
2x1x630 |
||
|
Schalldruckpegel Lärm |
△ Y |
DB(A)10m |
49.00 |
49.00 |
59 |
59 |
59 |
61 |
61 |
|
|
43.00 |
43.00 |
52 |
52 |
52 |
54 |
54 |
||||
|
Dimension Außenmaße |
L |
mm |
1228 |
1228 |
1528 |
1528 |
1528 |
2828 |
2828 |
|
|
w |
mm |
828 |
828 |
1032 |
1032 |
1032 |
1032 |
1032 |
||
|
H |
mm |
876 |
876 |
920 |
920 |
920 |
920 |
920 |
||
|
Produktgewicht (leer) Gewicht |
kg |
69 |
76 |
110 |
115 |
130 |
198 |
218 |
||
|
Einlassφ |
mm |
28.57 |
28.57 |
34.92 |
34.92 |
41.28 |
41.28 |
53.90 |
||
|
Auslassdurchmesser |
mm |
22.22 |
22.22 |
28.57 |
28.57 |
34.92 |
34.92 |
41.28 |
||
Hinweis: Unsere Standardprodukte sind für die horizontale Platzierung konzipiert. Für vertikale Konfigurationen fügen Sie bitte (H) an die Modellbezeichnung an, z. B. C1-010 (H).
Hinweis: Der Greenhalgh-Standard C1 ist ein vertikaler Luftauslass. Für einen horizontalen Luftauslass fügen Sie bitte (H) in der Nomenklatur hinzu, zum Beispiel: C1-010 (H).
Installation und Wartung
Durch die ordnungsgemäße Installation und Wartung wird die Effizienz und Lebensdauer des luftgekühlten Kondensators erheblich verbessert.
Installationstipps
● Achten Sie auf eine horizontale oder leicht geneigte Installation, um Wasseransammlungen auf den Spulen zu vermeiden.
● Halten Sie die Einlass- und Auslassbereiche des Ventilators frei, um einen gleichmäßigen Luftstrom zu gewährleisten.
● Schließen Sie Ventilator und Motor an einen IP-Schutzschalter an.
● Verwenden Sie Schutzabdeckungen in Umgebungen mit starkem Wind oder hoher Korrosion.
Wartungstipps
● Überprüfen Sie regelmäßig die Lüfterblätter, Lager und Motoren.
● Reinigen Sie die Lamellen der Spule, um Staubansammlungen zu verhindern und die Effizienz des Wärmeaustauschs aufrechtzuerhalten.
● Prüfen Sie die Kältemittelleitungen und Anschlüsse auf Undichtigkeiten.
● Kalibrieren Sie die EC-Inverter-Lüfterdruckregler regelmäßig, um Energieeinsparungen aufrechtzuerhalten.
Die Einhaltung ordnungsgemäßer Installations- und Wartungspraktiken gewährleistet einen hocheffizienten Betrieb, eine längere Lebensdauer und eine zuverlässige Systemleistung.
Warum sollten Sie sich für uns entscheiden?
● Hergestellt in China, weltweit exportiert: Über 20 Jahre Erfahrung in der Entwicklung und Herstellung luftgekühlter Kondensatoren mit mehr als 10.000 weltweit ausgelieferten Einheiten.
● Vollständige hausinterne Spulenproduktion: Vom Rippenpressen über das Rohrbiegen bis hin zum Schweißen und der Dichtheitsprüfung wird jede Spule intern hergestellt, um die Qualität zu gewährleisten.
● Kompetente technische Unterstützung: Wir dimensionieren und wählen jeden Kondensator basierend auf den Kältemittel-, Temperatur-, Luftstrom- und Geräuschanforderungen aus. Detaillierte Berichte und Akustikdaten liegen jeder Bestellung bei.
● OEM-Volumenversorgung: Zuverlässige Leistung, wettbewerbsfähige Preise, kurze Lieferzeiten und flexible Lieferpläne für OEM-Projekte mit hohem Volumen.
● Umfassende Produktpalette: Von kleinen 2-kW-Geräten bis hin zu 2.000-kW-Fernkondensatoren, einschließlich V-förmiger, flacher, getrennter und CO₂-zertifizierter Geräte, wodurch die Beschaffung für alle Anwendungen standardisiert wird.
● Kostengünstig: 20–35 % niedrigere Kosten als vergleichbare europäische Einheiten, was echte Vorteile für Margen und Wettbewerbsfähigkeit auf dem Markt bietet.
FAQ
F: Was ist der Unterschied zwischen V-förmigen und flachen horizontalen Kondensatoren?
A: V-förmige Kondensatoren (A-Rahmen) verfügen über zwei abgewinkelte Spulenplatten und bieten mehr Kühlung auf kleinerem Raum – ideal für große oder entfernte Systeme. Flache horizontale Kondensatoren sind einfacher und kostengünstiger und eignen sich für kleine bis mittlere Dachgeräte. Lynxcool fertigt beides in China und empfiehlt Ihnen die beste Lösung für Ihr Projekt.
F: Wie reduzieren EC-Inverter-Lüfter den Energieverbrauch?
A: EC-Ventilatoren passen die Geschwindigkeit basierend auf dem Kondensationsdruck an. Ein langsamerer Betrieb reduziert den Stromverbrauch und die Kompressorlast und senkt den Energieverbrauch unter typischen Bedingungen um bis zu 30 %. Alle EC-Ventilatoreinheiten sind mit Druckreglern voreingestellt.
F: Können Ihre Kondensatoren mit CO₂ (R744) verwendet werden?
A: Ja. Wir stellen luftgekühlte Kondensatoreinheiten in CO₂-Qualität her, die für unterkritische Kaskaden- und transkritische Systeme geeignet sind, mit geeigneten Materialien, Lötverfahren und Druckprüfungen bis zum 1,5-fachen Auslegungsdruck.
