Aluminiumrohrspule

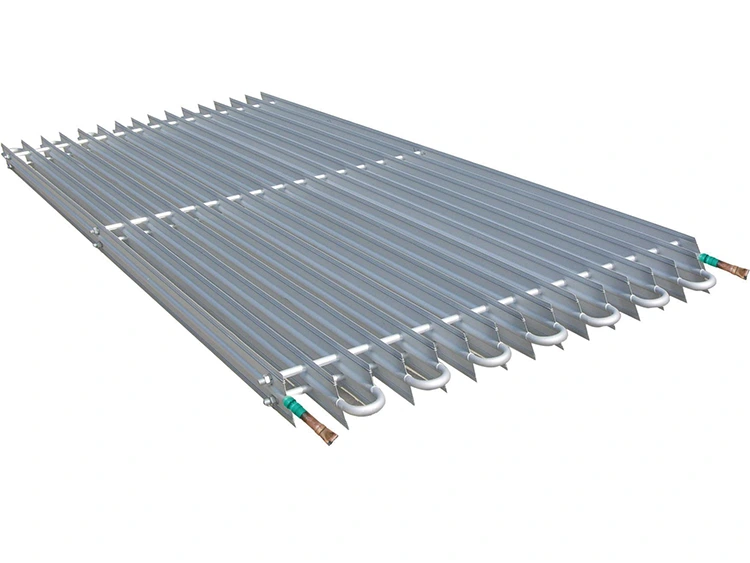

Lynxcool Aluminium Pipe Coil ist ein lüfterloser Verdampfer, der für Kühllageranwendungen entwickelt wurde, bei denen Feuchtigkeitskontrolle, geringer Energieverbrauch und stabile Temperaturverteilung wichtig sind. Dieses von Qingdao Lynxcool Refrigeration Technology Co., Ltd. hergestellte Aluminium-Spulensystem wurde für Lagerumgebungen mit mittleren und niedrigen Temperaturen entwickelt, darunter Lebensmittellager, Pharmalager, Meeresfrüchteeinrichtungen und landwirtschaftliche Konservierungsräume.

Über Lynxcool Refrigeration Technology

Qingdao Lynxcool Refrigeration Technology Co., Ltd. ist ein chinesischer Hersteller von Kühlgeräten, der sich auf Kühllagergeräte, industrielle Kühlsysteme und kundenspezifische Kühlkomponenten spezialisiert hat.

Das Unternehmen konzentriert sich auf die Bereitstellung praktischer Kühllösungen für die Lebensmittelverarbeitung, Kühlkettenlogistik, pharmazeutische Lagerung und industrielle Temperaturkontrollanwendungen.

Lynxcool verwaltet die Produktentwicklung, Fertigung, Qualitätsprüfung und den technischen Support intern und ermöglicht Kunden so, Anleitungen zur Geräteauswahl und projektbasierte Lösungen entsprechend unterschiedlichen Betriebsbedingungen zu erhalten.

Mit Erfahrung in internationalen Kühlprojekten versteht Lynxcool die Anforderungen verschiedener Märkte, einschließlich Energieeffizienz, Wartungsfreundlichkeit, Betriebsstabilität und langfristige Gerätezuverlässigkeit.

So funktioniert die Aluminiumrohrschlange

Das Funktionsprinzip der Lynxcool Aluminium Pipe Coil basiert auf natürlicher Luftzirkulation und effizienter Wärmeaufnahme.

Natürliche Konvektionskühlung ohne Lüfter

Die vertikalen Lamellenkanäle leiten die Luftbewegung auf natürliche Weise. Kalte Luft, die rund um die Spule erzeugt wird, sinkt in den Lagerbereich, während wärmere Luft zur kontinuierlichen Kühlung zur Spulenoberfläche aufsteigt.

Da kein Lüftermotor erforderlich ist, reduziert das System den Stromverbrauch und vermeidet zusätzliche Wärmeentwicklung durch den Lüfterbetrieb.

Konservierung empfindlicher Produkte bei hoher Luftfeuchtigkeit

Herkömmliche Ventilatorverdampfer können die Luftbewegung erhöhen und den Feuchtigkeitsverlust gelagerter Produkte beschleunigen. Die niedrige Luftgeschwindigkeit der Aluminiumrohrschlange trägt dazu bei, die Austrocknung zu reduzieren, wodurch sie sich für die Lagerung von Obst, Gemüse, Meeresfrüchten und frischen Lebensmitteln eignet.

Stabile Temperaturverteilung in Kühlräumen

Der Aluminiumkörper bietet eine gute Wärmeleitfähigkeit und Kältespeicherfähigkeit. Dies trägt dazu bei, häufige Temperaturänderungen, die durch Kompressorzyklen verursacht werden, zu reduzieren und verbessert die Temperaturstabilität im täglichen Betrieb.

Wo Aluminiumrohrschlangen verwendet werden

Die Lynxcool-Aluminiumrohrschlange wird hauptsächlich in Kühlräumen eingesetzt, in denen die Produktqualität von stabilen Temperatur- und Feuchtigkeitsbedingungen abhängt.

Frische Lebensmittel und landwirtschaftliche Lagerung

Wird für Obst, Gemüse, Blumen und landwirtschaftliche Produkte verwendet, die eine Konservierung bei hoher Luftfeuchtigkeit erfordern. Der sanfte natürliche Luftstrom trägt dazu bei, den Feuchtigkeitsverlust zu reduzieren und das Aussehen des Produkts während der Lagerung beizubehalten.

Kühllagerung von Meeresfrüchten und Fleisch

Geeignet für Meeresfrüchtelager, Fleischlagerräume und Tiefkühlkostbetriebe. Die lüfterlose Struktur reduziert die Luftstromgeschwindigkeit und trägt so dazu bei, das Austrocknen der Oberfläche während der Lagerung zu minimieren.

Pharmazeutische und biologische Lagerung

Das System kann in temperaturkontrollierten Räumen für Arzneimittel und biologische Materialien eingesetzt werden, in denen stabile Temperaturbedingungen und saubere Betriebsumgebungen erforderlich sind.

Gewerbliche und industrielle Kühlräume

Für Lager- und Verarbeitungsanlagen, die geräuscharme Kühlgeräte erfordern, bietet die Aluminiumrohrschlange eine einfache Struktur mit weniger beweglichen Komponenten und geringerem Wartungsaufwand.

Warum sollten Sie sich für ein lüfterloses Aluminiumspulendesign entscheiden?

Betreiber von Kühllagern stehen häufig vor Problemen wie Produktgewichtsverlust, ungleichmäßiger Temperatur, Energieverbrauch und Wartungsaufwand, die durch herkömmliche Luftkühler verursacht werden. Das Design der Aluminiumrohrschlange behebt diese Probleme durch eine einfachere Kühlstruktur.

Geringerer Betriebsenergieverbrauch

Da die Lüftermotoren nicht ständig laufen, reduziert das System den Stromverbrauch und eliminiert die lüfterbedingten Wartungskosten.

Reduzierter Feuchtigkeitsverlust des Produkts

Die sanfte Luftströmung trägt dazu bei, die Produktfeuchtigkeit aufrechtzuerhalten, was für frische Produkte, Meeresfrüchte und andere feuchtigkeitsempfindliche Waren wichtig ist.

Vereinfachte Wartungsanforderungen

Weniger mechanische Komponenten bedeuten weniger potenzielle Fehlerquellen. Die routinemäßige Inspektion konzentriert sich hauptsächlich auf die Sauberkeit der Spule, den Zustand des Kältemittels und die Abtauleistung.

Details zum technischen Design

Bei der Entwicklung der Lynxcool-Aluminiumrohrschlange wurde der Schwerpunkt auf Wärmeübertragungseffizienz, Korrosionsbeständigkeit und stabilen Betrieb in Kühllagerumgebungen gelegt. Das Design kombiniert Aluminiumlegierungsmaterial, spezielle Lamellengeometrie und optimierte Kältemittelkanäle, um eine zuverlässige Leistung ohne erzwungenen Luftstrom zu erreichen.

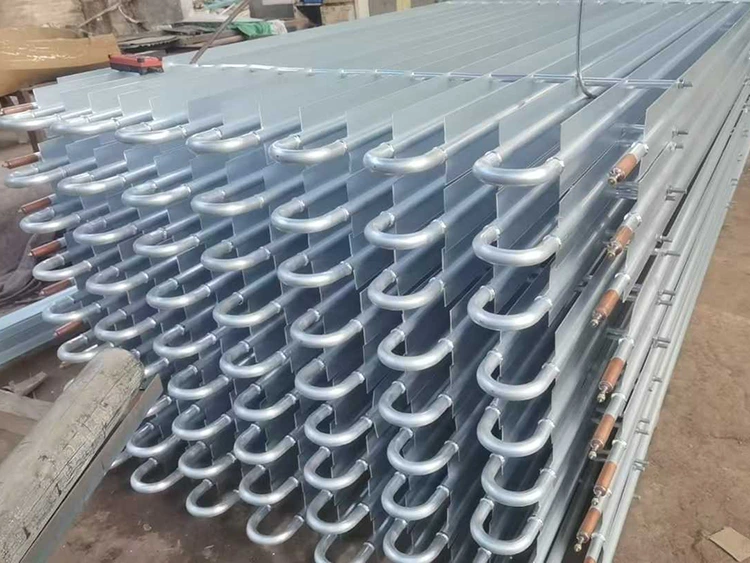

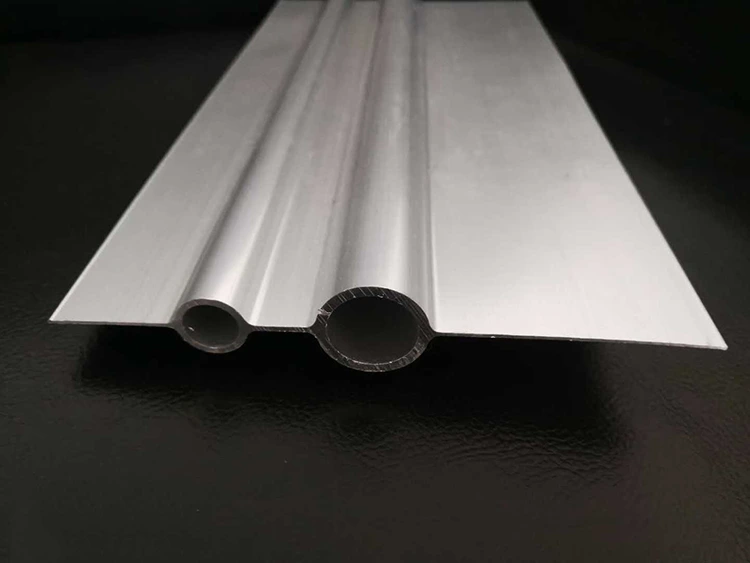

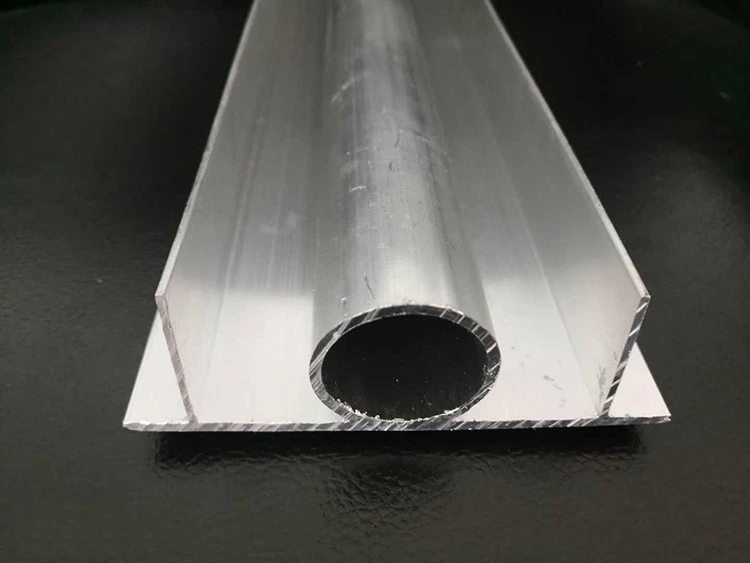

Außenrippen- und Innengewinderohrstruktur

Die Spule verfügt über ein Rohrdesign mit Außenrippen und Innengewinde. Die Außenrippen vergrößern die Kontaktfläche mit der Umgebungsluft und verbessern so den Wärmeaustausch durch natürliche Konvektion, während die Innengewindeoberfläche den Kältemittelfluss verbessert und den Widerstand im Rohr verringert.

Diese Struktur trägt dazu bei, eine effiziente Wärmeübertragung mit einer geringeren Kältemittelfüllung im Vergleich zu herkömmlichen Glattrohrkonstruktionen zu erreichen.

Konstruktion aus Aluminiumlegierung für bessere thermische Reaktion

Die Aluminiumlegierung bietet eine hervorragende Wärmeleitfähigkeit und hält gleichzeitig das Gesamtgewicht der Spule geringer als bei herkömmlichen Stahlrohrkonstruktionen.

Die Leichtbauweise vereinfacht die Installation und reduziert die Belastung der tragenden Strukturen des Kühlraums. Die Aluminiumoberfläche kann außerdem mit speziellen Beschichtungen behandelt werden, um die Korrosionsbeständigkeit in feuchten Umgebungen zu verbessern.

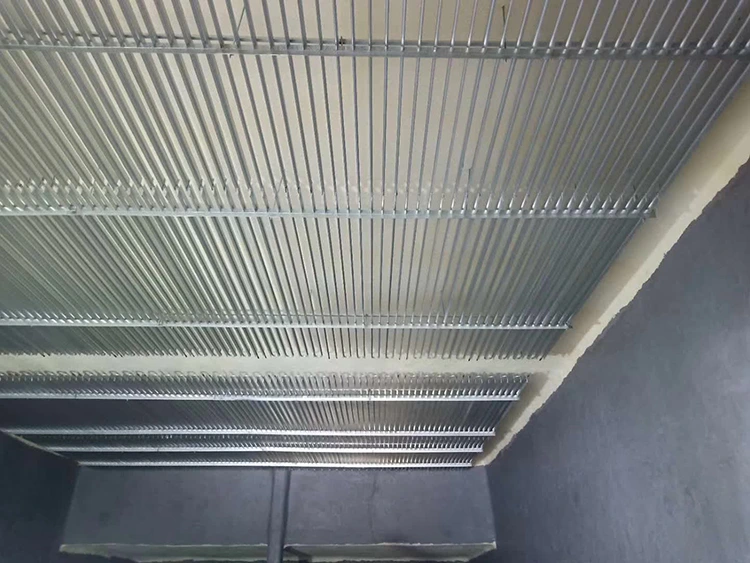

Natürliches Luftzirkulationsdesign

Durch die vertikale Lamellenanordnung entsteht eine kontinuierliche Luftzirkulation im Kühlraum. Kalte Luft bewegt sich auf natürliche Weise von der Spulenoberfläche nach unten, während wärmere Luft aufsteigt, um den Zirkulationsprozess abzuschließen.

Dieses Luftstrommuster vermeidet starke direkte Lufteinblasung, was für Produkte von Vorteil ist, die eine kontrollierte Luftfeuchtigkeit und eine reduzierte Oberflächentrocknung erfordern.

Kompatibel mit mehreren Kühlsystemen

Die Lynxcool-Aluminiumrohrschlange kann für verschiedene Kühlsysteme konfiguriert werden, einschließlich gängiger HFC-Kältemittel und Ammoniak-Kühlanwendungen.

Bei industriellen Kühlprojekten mit R717-Ammoniaksystemen trägt die Aluminiumkonstruktion dazu bei, Probleme mit der Kupfer-Ammoniak-Kompatibilität zu vermeiden und bietet eine geeignete Materiallösung für den Langzeitbetrieb.

Integrierte elektrische Abtaustruktur

Für Anwendungen, die bei Temperaturen unter dem Gefrierpunkt betrieben werden, ist ein Frostansammlungsmanagement unerlässlich. Die Spule kann mit elektrischen Heizelementen und Tropfschalen ausgestattet werden, um ein effizientes Abtauen zu unterstützen.

Das Abtausystem trägt dazu bei, die Wärmeübertragungsleistung aufrechtzuerhalten und Betriebsunterbrechungen durch übermäßige Frostbildung zu reduzieren.

Technische Parameter

Überlegungen zur Installation und Auswahl

Die richtige Auswahl und Installation wirken sich direkt auf die Kühlleistung aus. Lynxcool empfiehlt, vor der Auswahl des Spulenmodells die Größe des Kühlraums, die Produktlast, die Betriebstemperatur und das Kühlsystem zu bewerten.

Kühlraumaufteilung

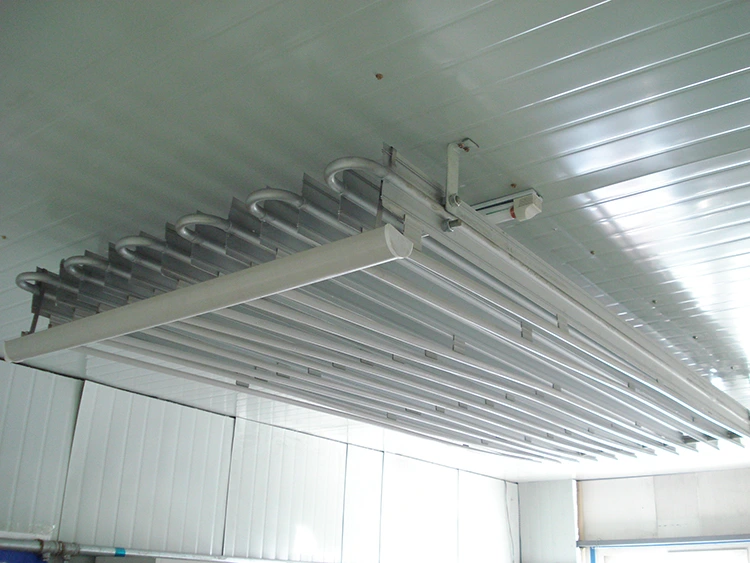

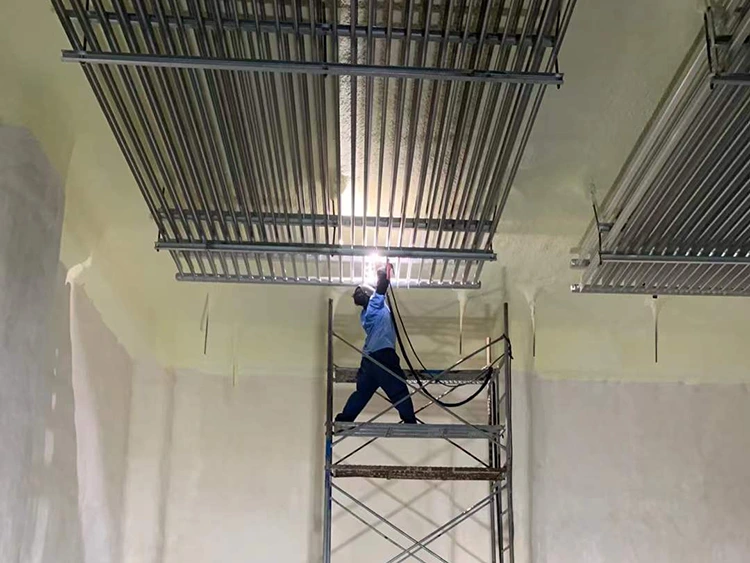

Die Spule sollte mit ausreichendem Deckenabstand installiert werden, um eine natürliche Luftzirkulation zu ermöglichen. Ein empfohlener Abstand von 150–200 mm trägt dazu bei, den Kamineffekt aufrechtzuerhalten und die Luftströmung zu verbessern.

Auswählen von Rohrdurchmesser und Lamellenkonfiguration

Für mittlere Kühlanforderungen eignen sich Rohrschlangen mit kleinerem Durchmesser, für größere Kühlräume mit höherer Wärmebelastung werden Rohre mit größerem Durchmesser und zusätzliche Rippenflächen empfohlen.

Planung der Kältemittelverteilung

Bei längeren Rohranordnungen, die die empfohlenen Einzeldurchgangslängen überschreiten, sollten Parallelkreisläufe und geeignete Kältemittelverteilungsmethoden in Betracht gezogen werden, um eine ausgewogene Kühlleistung aufrechtzuerhalten.

Abtaumanagement

Die Häufigkeit des Abtauens hängt von der Betriebstemperatur, der Luftfeuchtigkeit und der Reifbildung ab. Regelmäßige Überwachung trägt dazu bei, die Effizienz der Wärmeübertragung aufrechtzuerhalten und unnötigen Energieverbrauch zu reduzieren.

Herstellung und Qualitätskontrolle

Lynxcool kontrolliert den Herstellungsprozess von Aluminiumrohrschlangen von der Materialauswahl bis zur Endkontrolle. Jede Einheit wird nach definierten Produktionsverfahren hergestellt, um die Konsistenz zwischen verschiedenen Chargen sicherzustellen.

Materialinspektion

Aluminiumlegierungsmaterialien werden vor der Produktion überprüft, um Maßgenauigkeit und Eignung für Kühlanwendungen zu bestätigen.

Kontrolle des Produktionsprozesses

Der Herstellungsprozess umfasst Rohrformen, Rippenpressen, Montage, Verbindungsbearbeitung und Oberflächenbehandlung. Die Produktionskontrolle trägt dazu bei, eine stabile Wärmeübertragungsleistung und Strukturqualität aufrechtzuerhalten.

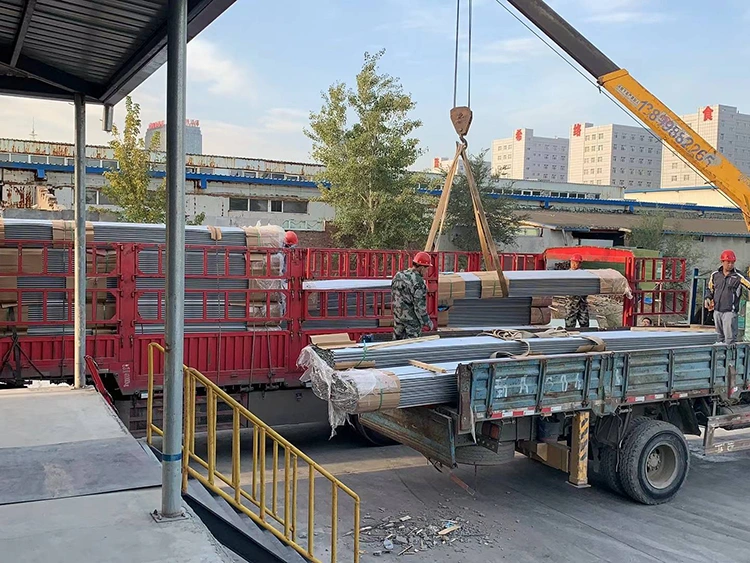

Werksprüfung vor der Auslieferung

Jede Spule wird vor dem Versand einer Druck- und Dichtheitsprüfung unterzogen. Inspektionsprotokolle helfen Kunden dabei, die Produktqualität und die Installationsbereitschaft zu bestätigen.
