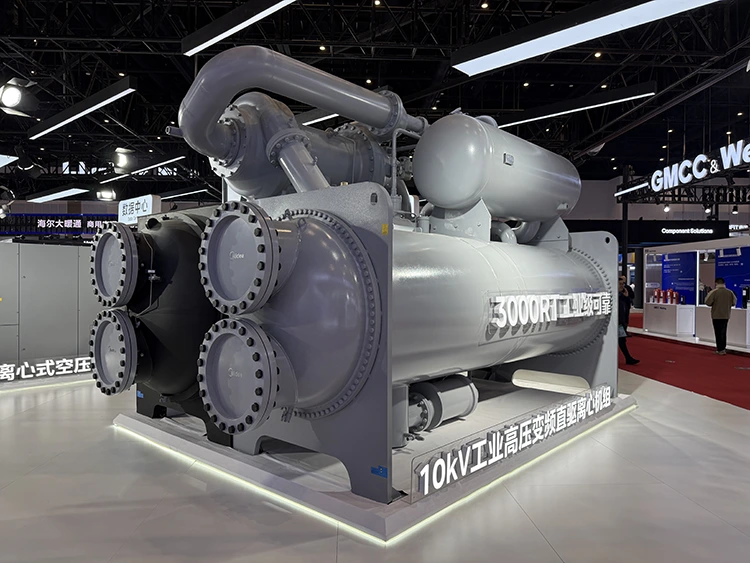

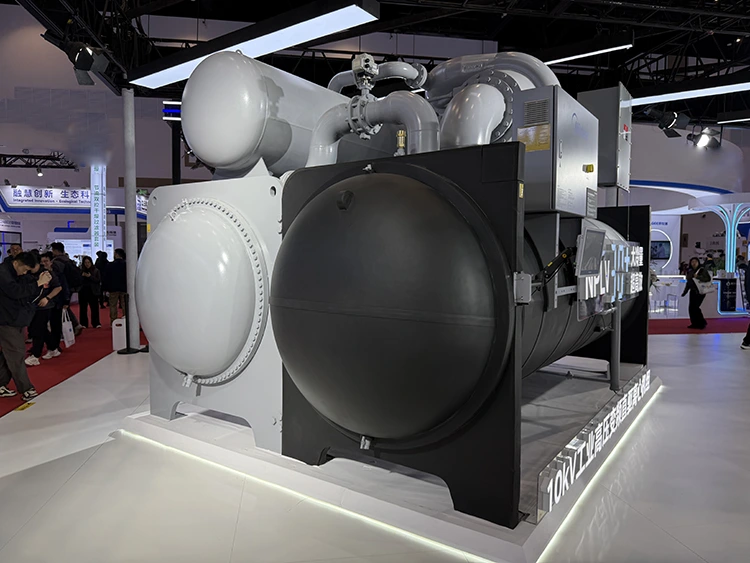

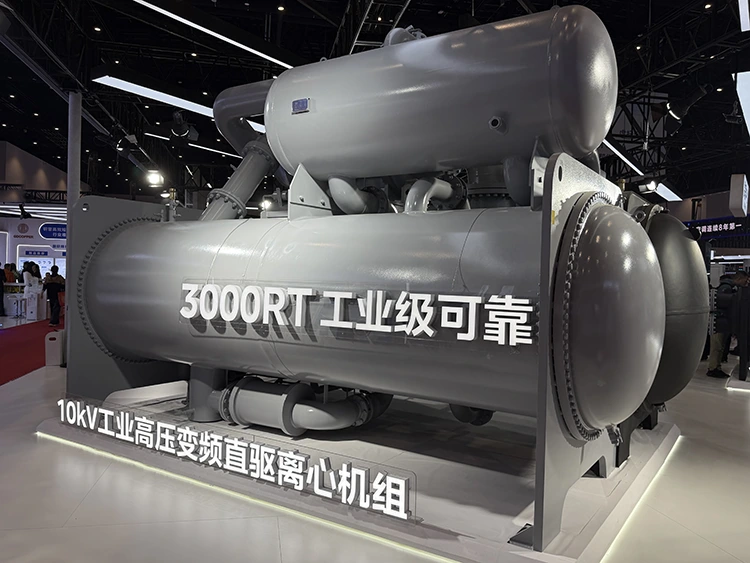

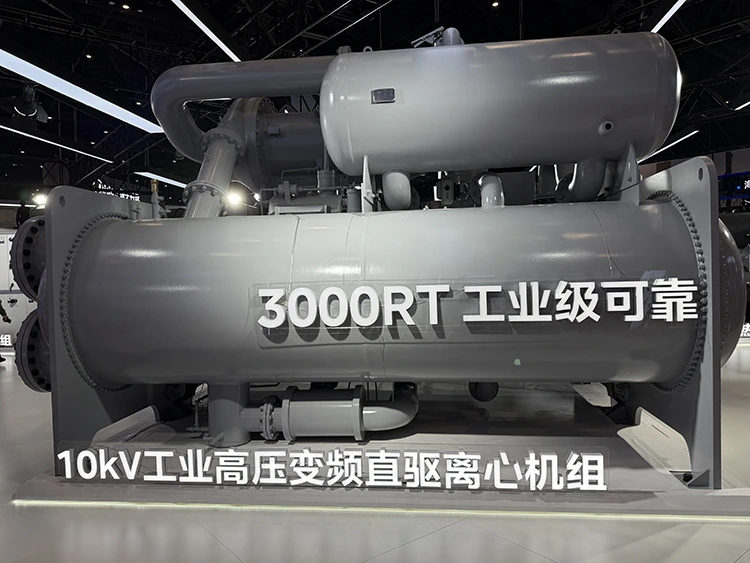

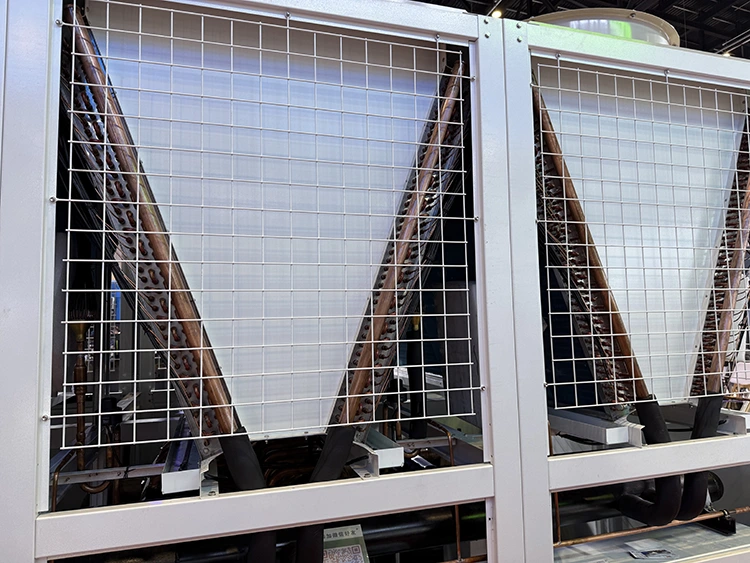

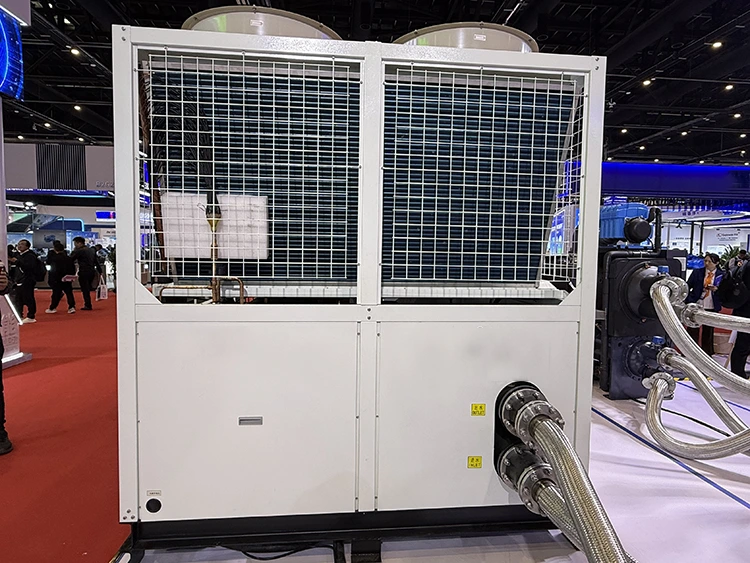

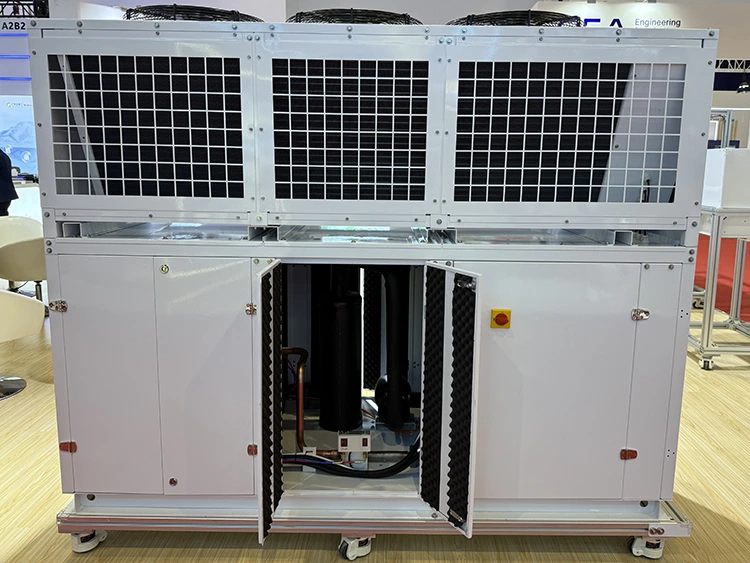

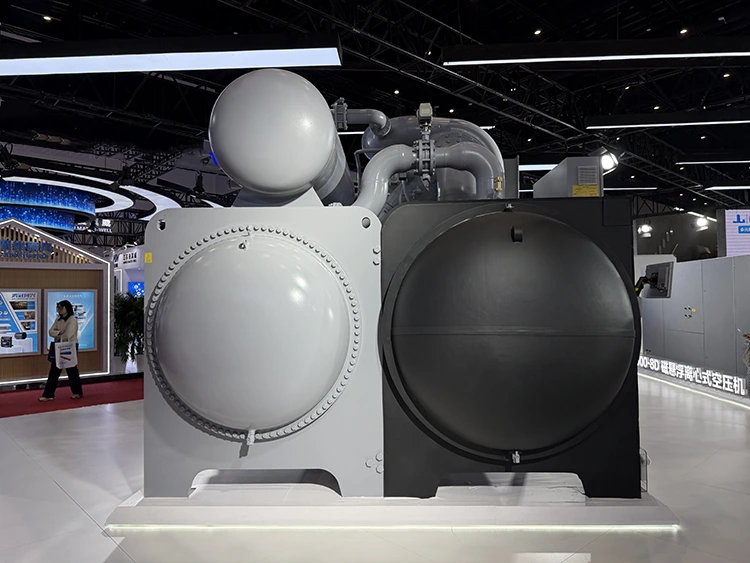

Zentrifugale Kühleinheit mit Magnetschwebetechnik

Im Kühllösungsportfolio von Lynxcool wird die Magnetschwebe-Zentrifugalkühleinheit nicht als eigenständiges Standardprodukt geliefert. Stattdessen dient es als zentrales Kühlquellenmodul innerhalb eines integrierten Kühlsystems. Basierend auf den Kühllastanforderungen des Projekts, den jährlichen Lastschwankungen, den Kühlwasserbedingungen und der Konfiguration der Endgeräte bietet Lynxcool ein komplettes System-Engineering, einschließlich der Auswahl der Kältemaschine, des Rohrleitungsdesigns, der hydraulischen Berechnung und der Entwicklung einer Steuerungsstrategie.

Der Endwert, der den Kunden geliefert wird, ergibt sich sowohl aus der technischen Leistung des Kühlers selbst als auch aus der Erfahrung von Lynxcool in der Entwicklung von Kühlsystemen und der Projektumsetzung.

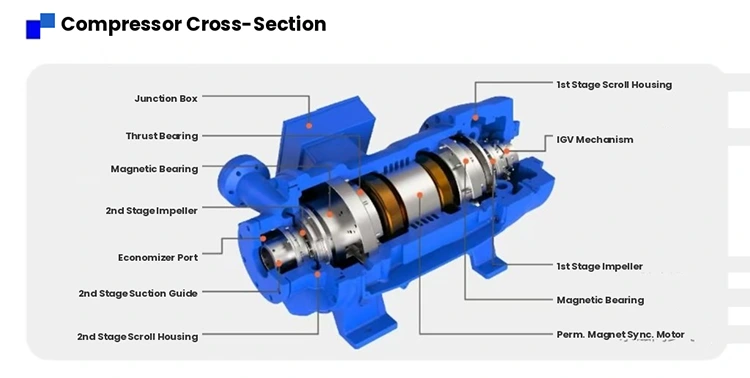

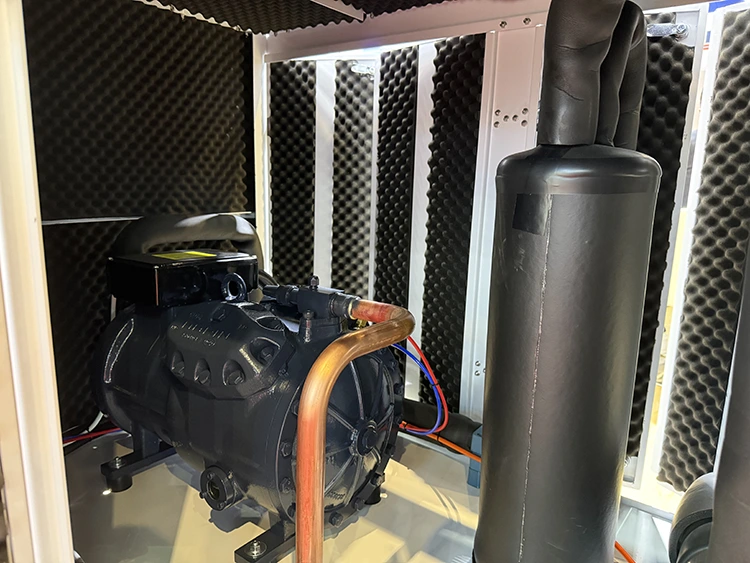

Kompressorstruktur: Magnetlager und Permanentmagnet-Synchronmotor

Der Kompressor ist die Kernkomponente des Radialkühlers. Der Magnetschwebe-Radialkompressor verwendet ein aktives Magnetlagersystem, das den Rotor während des Betriebs durch elektromagnetische Kraft in der Mittelposition aufhängt. Da es keinen physischen Kontakt zwischen Rotor und Stator gibt, wird mechanische Reibung zwischen rotierenden Komponenten eliminiert.

Das magnetische Lagersystem verwendet Wegsensoren, um die Rotorposition in Echtzeit zu überwachen. Der Controller passt den durch die elektromagnetischen Spulen fließenden Strom entsprechend der Sensorrückmeldung an und hält den Rotor während des Betriebs innerhalb des vorgesehenen Schwebespielraums.

Der Kompressor wird von einem Permanentmagnet-Synchronmotor (PMSM) angetrieben. Im Inneren des Rotors sind Permanentmagnete eingebettet, und das vom erregten Stator erzeugte rotierende Magnetfeld treibt den Rotor direkt an. Der Motor und das Laufrad sind durch eine direkte Koaxialstruktur verbunden, wodurch herkömmliche Zahnräder und Kupplungen zur Drehzahlerhöhung entfallen.

Durch die Vereinfachung der Getriebestruktur wird die Anzahl der mechanisch beweglichen Teile reduziert, während mechanische Verluste, Vibrationen und Betriebsgeräusche, die durch das Zahnradgetriebe verursacht werden, vermieden werden.

Das Laufrad nimmt ein dreidimensionales Strömungsdesign an. Durch Optimierung der rechnergestützten Fluiddynamik (CFD) werden das Schaufelprofil und die Strömungskanalgeometrie so gestaltet, dass die Gaskompressionseffizienz bei Hochgeschwindigkeitsrotation verbessert wird.

Kühlkreislauf und Wärmeaustauschsystem

Das Gerät nutzt einen Dampfkompressionskältekreislauf, bei dem das Kältemittel vier Prozesse in einem geschlossenen System abschließt: Kompression, Kondensation, Expansion und Verdampfung.

Der Verdampfer ist als Überflutungs- oder Fallfilmwärmetauscher konzipiert. In den Rohren fließt gekühltes Wasser, während auf der Mantelseite Kältemittel zirkuliert. Das flüssige Kältemittel absorbiert Wärme aus dem gekühlten Wasser auf der Seite des Verdampfergehäuses und verdampft zu Dampf, wodurch die Temperatur des gekühlten Wassers auf den voreingestellten Wert gesenkt wird.

Im Inneren des Verdampfers sind hocheffiziente Wärmeübertragungsrohre installiert. Die Außenfläche der Rohre ist speziell behandelt, um die Wärmeübertragungsfläche zu vergrößern und die Siedewärmeübertragungsleistung zu verbessern.

Der Kompressor saugt Kältemitteldampf mit niedriger Temperatur und niedrigem Druck an, der im Verdampfer erzeugt wird. Nachdem das Kältemittel durch das schnell rotierende Laufrad komprimiert wurde, wird es zu einem Gas mit hoher Temperatur und hohem Druck und gelangt in den Kondensator.

Der Kondensator hat im Allgemeinen eine wassergekühlte Rohrbündelstruktur. In den Rohren strömt Kühlwasser, während das Kältemittel auf der Mantelseite kondensiert und Wärme abgibt, wodurch es vom Hochdruckgas in die Hochdruckflüssigkeit übergeht.

Die Kondensator-Wärmeübertragungsrohre sind außerdem mit hocheffizienten Gewinderohren oder Rohren mit verbesserter Oberfläche ausgestattet, um die Wärmeaustauschleistung zu verbessern und den wasserseitigen Druckabfall zu reduzieren.

Das unter hohem Druck stehende flüssige Kältemittel strömt durch die Expansionsvorrichtung, beispielsweise ein elektronisches Expansionsventil oder eine feste Öffnung, wo Druck und Temperatur reduziert werden, bevor es in den Verdampfer gelangt. Damit ist der Kühlkreislauf abgeschlossen.

Wichtige technische Spezifikationen

Ölfreier Betrieb und Wärmeübertragungseffizienz

Herkömmliche Schrauben- oder Radialkompressoren sind auf Schmieröl angewiesen, um die Reibung zwischen Lagern und rotierenden Komponenten zu reduzieren. Während des Betriebs kann eine gewisse Menge Öl mit dem Kältemittel in den Kältekreislauf gelangen und durch den Verdampfer und Kondensator zirkulieren.

Auf der Niedertemperaturseite des Verdampfers erhöht sich die Viskosität des Schmieröls und kann sich auf der Oberfläche der Wärmeübertragungsrohre ansammeln, wodurch ein zusätzlicher Wärmewiderstand entsteht. Dies verringert die Verdampfungseffizienz und beeinträchtigt allmählich die Wärmeübertragungsleistung des Kühlers.

Um die Betriebseffizienz aufrechtzuerhalten, erfordern herkömmliche Systeme in der Regel eine regelmäßige Wartung der Ölabscheider, Ölrücklaufsysteme und die Reinigung der Wärmetauscherrohre.

Der Magnetschwebekompressor arbeitet ohne Schmieröl. Da kein Öl in den Kältekreislauf gelangt, bleiben die Wärmeübertragungsflächen von Verdampfer und Kondensator während der gesamten Lebensdauer der Anlage sauber.

Dadurch nimmt die Wärmeübertragungsleistung aufgrund von Ölverschmutzung nicht allmählich ab. Unter normalen Betriebsbedingungen können die Kühlleistung und das Energieeffizienzverhältnis auch nach mehreren Betriebsjahren nahe den werkseitig angegebenen Werten bleiben.

Antrieb mit variabler Frequenz und Leistungsregelung

Der Kühler verwendet eine Antriebstechnologie mit variabler Frequenz, um die Kompressorgeschwindigkeit an den tatsächlichen Kühlbedarf anzupassen.

Der Regler vergleicht kontinuierlich die Kaltwasseraustrittstemperatur mit dem voreingestellten Wert und passt die Drehzahl des Kompressormotors an die aktuelle Lastanforderung an. Unter Teillastbedingungen läuft der Motor unterhalb der Nenndrehzahl, wodurch sich die Laufradgeschwindigkeit und die Kompressorleistung verringern. Der Stromverbrauch sinkt deutlich, wenn die Drehzahl reduziert wird.

Der Wechselrichter integriert PID-Regelalgorithmen und Lastvorhersagefunktionen. Durch die Analyse der Änderungsrate der Kaltwassertemperatur passt das Steuersystem die Kompressorgeschwindigkeit dynamisch an, um häufigen Start-Stopp-Betrieb und große Temperaturschwankungen zu verhindern.

Sobald die Kaltwassertemperatur den Sollwert erreicht, kann das Gerät mit einer niedrigeren Geschwindigkeitsstufe weiterarbeiten und so eine stabile Wasseraustrittstemperatur aufrechterhalten und gleichzeitig den Energieverbrauch senken.

Vergleich: SMP-Serie vs. konventionelle Zentrifugalkühler

Auswahl von Verdampfer und Kondensator

Die Wärmeübertragungsfläche von Verdampfer und Kondensator wirkt sich direkt auf die Kühlleistung und Energieeffizienz des Kühlers aus. Während der Projektplanung wählt und konfiguriert Lynxcool Wärmetauscher entsprechend den Kaltwassereinlass- und -auslasstemperaturen, den Kühlwasserbedingungen, den Anforderungen an die Wasserqualität und den Verschmutzungsfaktoren des Kunden.

Für Anwendungen, die höhere Einlasswassertemperaturen oder niedrigere Kaltwasserauslasstemperaturen erfordern, kann der Verdampfer mit einer größeren Wärmeübertragungsfläche ausgelegt werden, um einen angemessenen Temperaturunterschied zwischen der Kältemittelverdampfungstemperatur und der Kaltwasserauslasstemperatur aufrechtzuerhalten, typischerweise innerhalb von 4–6 °C.

Bei Projekten in Gebieten mit hoher Wasserhärte können die Wandstärke des Kondensatorrohrs und die innere Wassergeschwindigkeit optimiert werden, um die Bildung von Ablagerungen zu reduzieren und Korrosionsrisiken zu minimieren.

An beiden Enden des Kondensatorwasserkastens sind Reinigungsöffnungen vorgesehen, die eine bequeme mechanische Reinigung oder chemische Reinigung bei zukünftigen Wartungsarbeiten ermöglichen.

Elektronisches Expansionsventil und Kältemittelflusskontrolle

Das Gerät verwendet ein elektronisches Expansionsventil anstelle herkömmlicher thermischer Expansionsventile oder Geräte mit fester Öffnung. Angetrieben durch einen Schrittmotor kann die Position der Ventilnadel präzise eingestellt werden, um den Kältemittelfluss zu steuern.

Das Steuersystem regelt den Öffnungsgrad des elektronischen Expansionsventils entsprechend den Echtzeit-Betriebsparametern, einschließlich der Kältemittelüberhitzung am Verdampferauslass, dem Ansaugdruck des Kompressors und der Austrittstemperatur.

Durch die kontinuierliche Anpassung des Kältemittelflusses stellt das System sicher, dass die Kältemittelversorgung der aktuellen Kühllast entspricht und die vollständige Nutzung der Wärmeübertragungsfläche des Verdampfers ermöglicht.

Das elektronische Expansionsventil bietet eine schnelle Reaktionsgeschwindigkeit und einen großen Einstellbereich. Während des Startvorgangs wird der Kältemittelfluss schrittweise erhöht, um das Risiko zu verringern, dass flüssiges Kältemittel in den Kompressor gelangt.

Im Teillastbetrieb behält das Ventil eine geeignete Öffnungsposition bei, um stabile Verdampfungsbedingungen und eine effiziente Wärmeübertragungsleistung zu gewährleisten.

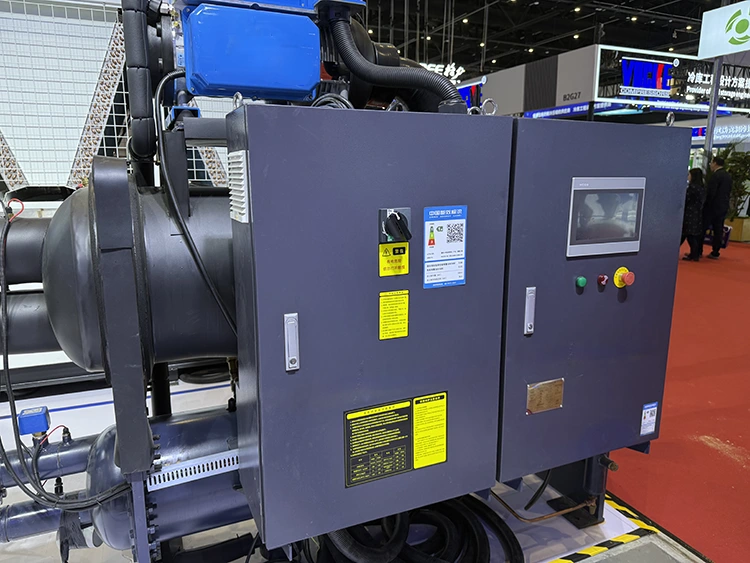

Intelligentes Steuerungssystem

Das Steuerungssystem des Kühlers basiert auf einer SPS-Plattform in Industriequalität und ist mit einer Touchscreen-Mensch-Maschine-Schnittstelle (HMI) ausgestattet.

Die Steuerlogik umfasst die Start- und Stoppsteuerung des Kompressors, die Drehzahlregelung, die Einstellung des Expansionsventils, die Sperre der Kaltwasserpumpe, den Frostschutz, den Hoch- und Niederdruckschutz, den Austrittstemperaturschutz, den Überlastschutz, den Phasenausfallschutz und die Überwachung des Wasserdurchflussschalters.

Betriebsparameter werden in Echtzeit über die Steuerschnittstelle angezeigt und aufgezeichnet, darunter:

Kaltwasser-Einlass- und Auslasstemperatur

Kühlwassereintritts- und -austrittstemperatur

Verdampfungsdruck

Kondensationsdruck

Entladungstemperatur

Motorstrom

Lagerspiel

Lagertemperatur

Vibrationswert

Kompressorgeschwindigkeit

Betriebsstunden

Das Steuerungssystem unterstützt Standard-Kommunikationsprotokolle, einschließlich Modbus RTU und optional Modbus TCP/IP. Es kann Daten mit Gebäudeautomationssystemen (BAS) oder Fabrikenergiemanagementsystemen (EMS) austauschen.

Die Fernüberwachung kann über kabelgebundene Netzwerke oder drahtlose 4G-Module erreicht werden. Das Betriebspersonal kann den Gerätestatus aus der Ferne überprüfen, Fehleralarme empfangen und Betriebsparameter anpassen, ohne physisch am Gerätestandort anwesend zu sein.

Anpassungsfähigkeit und Betriebsbereich des Kühlwassersystems

Der Magnetschwebe-Zentrifugalkühler verfügt über einen weiten Betriebsbereich für die Kühlwassereinlasstemperaturbedingungen. Wenn die Kühlwassertemperatur relativ niedrig ist, beispielsweise im Winter oder in der Übergangszeit, kann das Gerät mit einem niedrigeren Kondensationsdruck betrieben werden, was zu einem geringeren Stromverbrauch des Kompressors führt.

Die Funktion zur Steuerung des Kondensatordrucks gewährleistet einen stabilen Betrieb, wenn die Kühlwassertemperatur unter den Auslegungsbedingungen liegt. Das Steuersystem verhindert einen instabilen Betrieb, der durch Kältemittelmigration oder ein zu niedriges Verdichtungsverhältnis verursacht wird.

Die maximal zulässige Kühlwassereintrittstemperatur beträgt im Allgemeinen 35–38 °C, je nach Kompressormodell und Kältemitteltyp.

Der Einstellbereich der Kaltwasser-Auslasstemperatur beträgt typischerweise 5–20 °C. Bei Standard-Klimaanwendungen beträgt der typische Kaltwasserzustand 7℃ Auslasswasser und 12℃ Rücklaufwasser. Bei der industriellen Prozesskühlung kann die Auslasstemperatur entsprechend den Prozessanforderungen angepasst werden, üblicherweise im Bereich von 5–10 °C.

Überspannungsschutz und Betriebsstabilität

Bei Radialkompressoren kann es bei Niedriglastbetrieb oder hohem Verflüssigungsdruck zu Druckstößen kommen. Ein Druckstoß entsteht, wenn sich der Luftstrom am Laufradauslass umkehrt, was zu Druckschwankungen und einem instabilen Kompressorbetrieb führt. In schweren Fällen kann der Dauerstoßbetrieb das Laufrad beschädigen.

Der Magnetschwebe-Radialkompressor nutzt eine aktive Steuerungstechnologie, um Druckstöße zu verhindern. Der Controller überwacht kontinuierlich Betriebsparameter, einschließlich Motorstrom, Kompressorgeschwindigkeit, Saugdruck und Auslassdruck.

Wenn sich der Betriebspunkt der Pumpgrenze nähert, passt das Steuersystem automatisch die Kompressorgeschwindigkeit oder die Position der Einlassleitschaufel (falls vorhanden) an, um den Betriebszustand wieder in einen stabilen Bereich zu bringen.

Unter anormalen Bedingungen, wie z. B. einer zu hohen Kühlwassertemperatur oder einem plötzlichen Rückgang des Kühlwasserdurchflusses, priorisiert die Steuerung Schutzentlastungs- und Alarmfunktionen, um zu verhindern, dass der Kompressor in den Schwallbereich gelangt.

Modellauswahl und Leistungsbewertung

Die Standardauswahlbedingung für den Kühler basiert auf:

Kaltwasser-Einlass-/Auslasstemperatur: 12℃ / 7℃

Kühlwasser-Einlass-/Auslasstemperatur: 30℃ / 35℃

Umgebungstemperatur: 35℃

Unter diesen Bedingungen liegt der Kühlleistungsbereich des Geräts typischerweise zwischen 300 kW und 2000 kW.

Der integrierte Teillastwert (IPLV) kann je nach gewähltem Modell und Betriebsbedingungen 8,0–9,5 erreichen.

Die tatsächliche Kühlleistung und Energieeffizienz variieren je nach Standortbedingungen. Während des Auswahlprozesses bewertet Lynxcool Projektinformationen, darunter:

Jährliche durchschnittliche Feuchtkugeltemperatur am Installationsort

Designparameter des Kühlturms

Jährliche Kaltwasserlastverteilung

Betriebsplan und Lasteigenschaften

Diese Parameter werden verwendet, um die am besten geeignete Kühlerkonfiguration für jedes Projekt zu bestimmen.

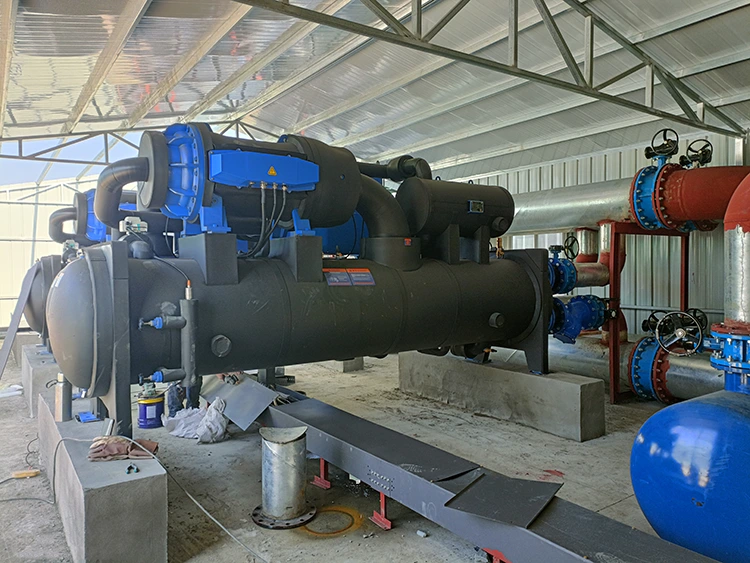

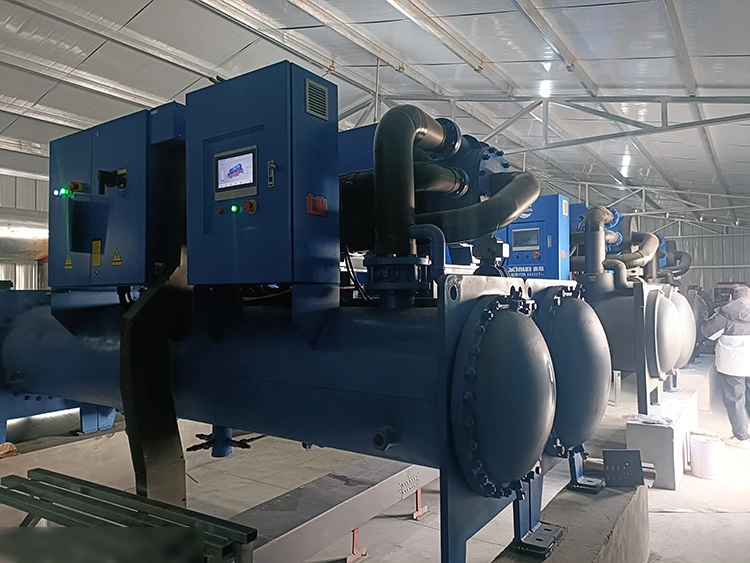

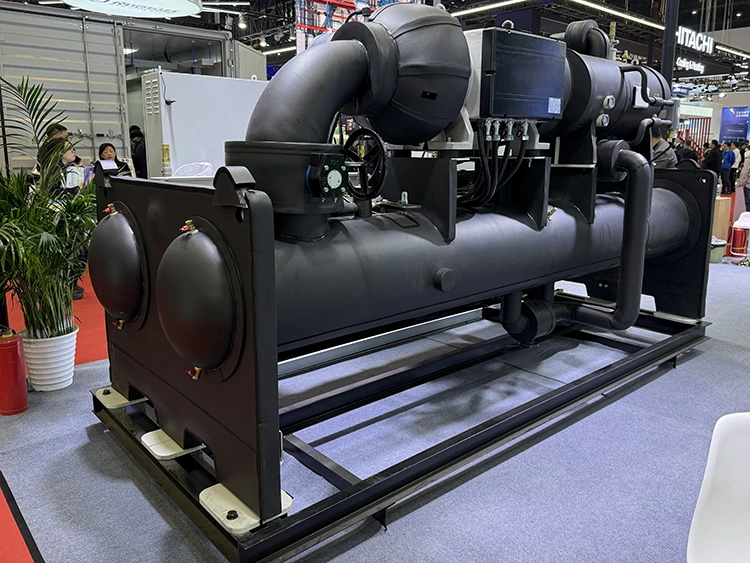

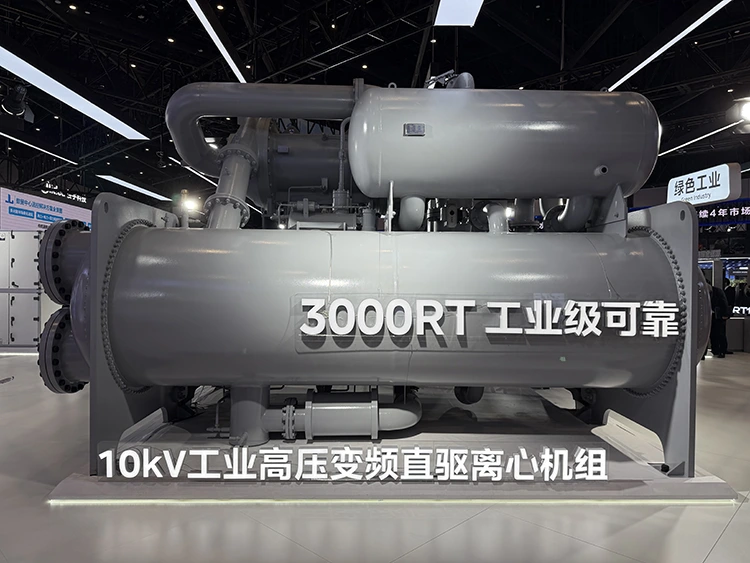

Installationsbedingungen und Maschinenraumanforderungen

Im Vergleich zu herkömmlichen Schraubenkühlern stellen Magnetschwebe-Zentrifugalkühler geringere Anforderungen an die Installationsfundamente.

Aufgrund der berührungslosen Magnetlagerstruktur ist die Vibrationsübertragung im Betrieb äußerst gering. Sowohl dynamische als auch statische Belastungen werden reduziert, wodurch sich das Gerät für Projekte mit strengen Anforderungen an die Vibrationskontrolle eignet.

Durch die kompakte Bauweise benötigt das Gerät weniger Installationsraum. Bei gleicher Kühlleistung kann der Platzbedarf im Vergleich zu herkömmlichen Schraubenkühlersystemen um ca. 30–40 % reduziert werden.

Die empfohlene lichte Höhe des Maschinenraums beträgt im Allgemeinen 3,5–4,5 Meter. Um das Gerät herum sollte ausreichend Wartungsfreiraum vorhanden sein, und an beiden Enden des Verdampfers und Kondensators sollte ausreichend Platz für den Ausbau und die Wartung der Wärmetauscherrohre vorhanden sein.

Kühlwasser- und Kaltwasseranschlüsse verwenden Standard-Flanschverbindungen. Vor dem Versand wird das Gerät teilweise mit Kältemittel befüllt und mit schützendem Inertgas gefüllt. Nach der Installation erfolgt die Zugabe des restlichen Kältemittels und anschließend die Inbetriebnahme des Systems.

Wartungsplan und Inspektionsanforderungen

Die routinemäßige Wartung von Magnetschwebe-Zentrifugalkühlern umfasst hauptsächlich:

Wöchentliche Inspektion:

Prüfen Sie die Kaltwasser- und Kühlwasser-Einlass-/Auslasstemperaturen

Überprüfen Sie den Temperaturunterschied zwischen Einlass- und Auslasswasser

Monatliche Inspektion:

Überprüfen Sie den festen Sitz der elektrischen Anschlüsse

Überprüfen Sie die Aufzeichnungen der Touchscreen-Bedienung und den Alarmverlauf

Vierteljährliche Inspektion:

Überprüfen Sie den Druckabfall auf den Verdampfer- und Kondensatorwasserseiten

Reinigen Sie die Wärmetauscher, wenn der Druckabfall 15 % des Ausgangswerts überschreitet

Halbjährliche Inspektion:

Kalibrieren Sie die Genauigkeit von Temperatur- und Drucksensoren

Kaltwasserfilter reinigen

Jährliche Inspektion:

Ersetzen Sie bei Bedarf gekühltes Wasser und Kühlwasser

Führen Sie eine Wasserqualitätsprüfung durch

Überprüfen Sie den Alterungszustand der elektrischen Komponenten

Das Magnetlagersystem erfordert keinen regelmäßigen Ölwechsel oder eine regelmäßige Schmierung. Lagerposition und Betriebszustand werden von der Steuerung kontinuierlich überwacht. Wenn ungewöhnliche Bedingungen auftreten, generiert das System einen Alarm und professionelle Techniker können mithilfe spezieller Servicetools eine Diagnose durchführen.

Typische Anwendungsszenarien

Kühlung von Rechenzentren

Rechenzentren sind das ganze Jahr über im Dauerbetrieb und erfordern eine stabile Kühlleistung mit strengen Energieeffizienzanforderungen.

Der Magnetschwebe-Radialkühler eignet sich aufgrund seines hohen Wirkungsgrads unter Teillastbedingungen für Kühlsysteme in Rechenzentren. Seine Betriebseigenschaften passen sich den variablen Lastmustern von IT-Geräten an und tragen dazu bei, den jährlichen Kühlenergieverbrauch zu senken und die Gesamtenergieleistung des Rechenzentrums zu verbessern.

Pharmazeutische und biotechnologische Fertigung

Pharmazeutische Produktionsbereiche erfordern eine präzise Regelung der Kaltwassertemperatur und einen zuverlässigen Dauerbetrieb.

Die Magnetschwebe-Zentrifugalkühleinheit kann die Genauigkeit der Temperaturregelung des Kaltwasserauslasses innerhalb von ±0,5℃ halten. Das Steuerungssystem unterstützt Konfigurationen mehrerer Einheiten, einschließlich Standby-Betrieb und koordinierter Steuerungslogik, um die Systemzuverlässigkeit für kritische Produktionsumgebungen zu verbessern.

Lebensmittelverarbeitung und Kühlkettenlogistik

Lebensmittelverarbeitungsbetriebe und Kühllager erfordern oft Kühlsysteme, die in mehreren Temperaturbereichen arbeiten.

In Kombination mit Lynxcools Designmöglichkeiten für Kühlsysteme, einschließlich der Auswahl von Verdampfer, Kondensator und Luftkühler, kann die Magnetschwebe-Zentrifugalkühleinheit in Mehrtemperatur-Kühlsysteme integriert werden.

In großen Kühlketten-Logistikzentren trägt der geringe Betriebsgeräuschpegel des Geräts dazu bei, die Auswirkungen auf das Lagerpersonal und den täglichen Betrieb zu reduzieren.

Kunststoff- und Gummiverarbeitung

Spritzgießmaschinen und Extrusionsanlagen benötigen eine stabile Kaltwasserversorgung zur Formkühlung und Prozesstemperaturregelung.

Im langfristigen Dauerbetrieb sorgt der Magnetschwebekühler für eine konstante Wärmeübertragungsleistung ohne Ölverunreinigung im Kühlkreislauf und trägt so zu einer stabilen Formtemperaturregelung und Produktmaßgenauigkeit bei.

Große Gewerbegebäude und Fernkühlsysteme

In Einkaufszentren, Bürogebäuden, Krankenhäusern, Flughäfen und anderen großen öffentlichen Einrichtungen kommt es im Laufe des Tages typischerweise zu erheblichen Schwankungen der Kühllast.

Der Zentrifugalkühler mit Magnetschwebetechnik kann die Leistung unter verschiedenen Lastbedingungen stufenlos anpassen und sorgt so für einen effizienten Betrieb sowohl tagsüber mit hoher Last als auch nachts mit niedriger Last.

Lynxcool-Projektabwicklungsprozess

Bei der tatsächlichen Projektumsetzung stellt Lynxcool die Magnetschwebe-Zentrifugalkühleinheit als Teil einer kompletten Kühlsystemlösung bereit und liefert nicht nur die Ausrüstung.

Nach Erhalt der grundlegenden Projektinformationen des Kunden, einschließlich Gebäudetyp, HVAC- oder Prozesskühlungsanforderungen, geschätzter Kühllast und lokaler Klimabedingungen, führt das Ingenieurteam von Lynxcool eine Systemlastberechnung und Geräteauswahl durch.

Nachdem das Kältemaschinenmodell bestätigt wurde, schließt das Ingenieurteam den Entwurf des Kühlwassersystems, des Kühlwassersystems, der Pumpenauswahl, der Auswahl des Ausgleichsbehälters und der Rohrleitungsisolierung ab und stellt vollständige Konstruktionszeichnungen bereit.

Während der Fertigungsphase koordiniert Lynxcool die Geräteproduktion und Materialvorbereitung gemäß den genehmigten technischen Spezifikationen. Die Installation wird von qualifizierten Ingenieurteams durchgeführt, die über die Fähigkeiten zur Installation von Druckleitungen und zur mechanisch-elektrischen Installation verfügen.

Der Installationsprozess vor Ort umfasst:

• Anschluss für Kühl- und Wasserleitungen
• Elektrische Verkabelung
• Systemspülung
• Hydraulikdruckprüfung
• Vakuumprüfung

Während der Inbetriebnahme führen die Techniker die Kältemittelbefüllung, die Parametereinstellung, die Überprüfung der Steuerlogik und die Lasttests durch.

Nachdem alle Betriebsindikatoren den Designanforderungen entsprechen, wird das System zusammen mit einer Betriebsschulung und Wartungsanleitung an den Kunden übergeben.

Durch umfassende technische Unterstützung von der Geräteauswahl bis zur Inbetriebnahme hilft Lynxcool seinen Kunden beim Aufbau stabiler und effizienter Kaltwassersysteme für gewerbliche, industrielle und Prozesskühlungsanwendungen.
