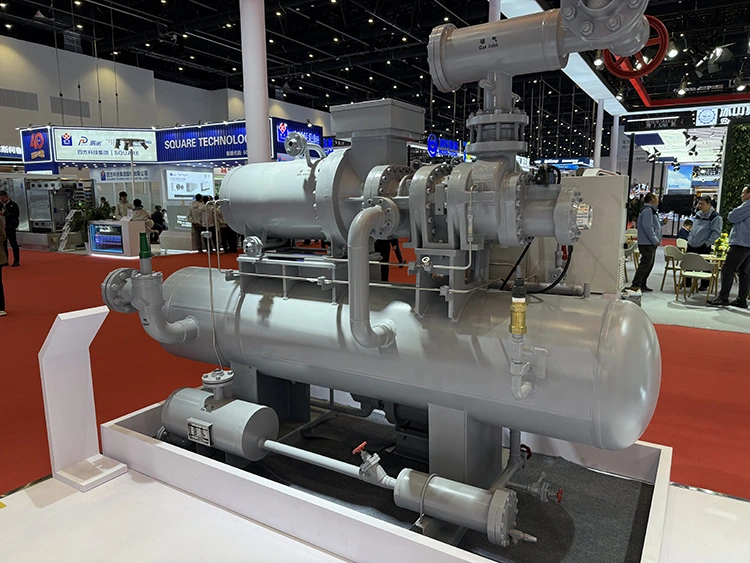

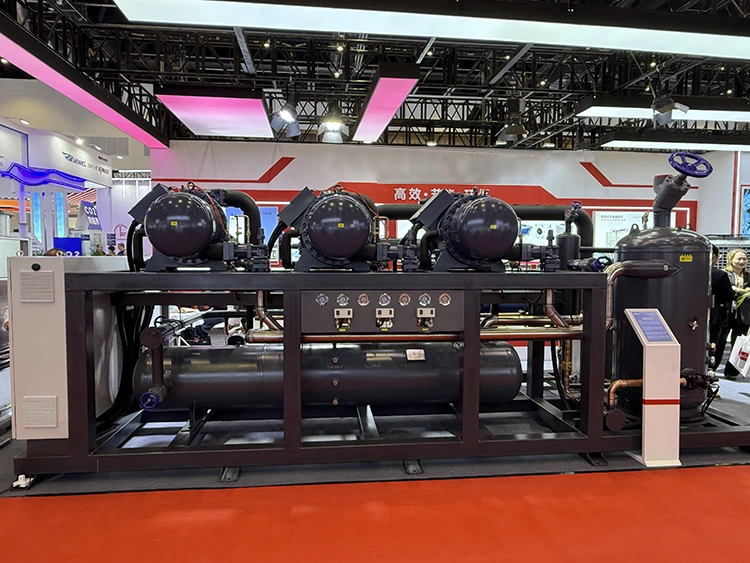

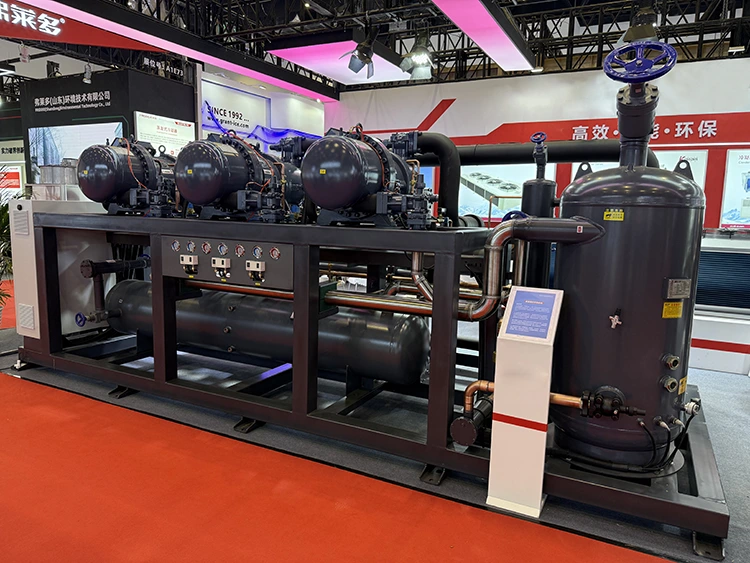

Lynxcool stellt halbhermetische zweistufige Schrauben-Kühlkompressoreinheiten für industrielle und gewerbliche Kühlsysteme her, die einen stabilen Betrieb bei niedrigen Temperaturen erfordern. Das Gerät kombiniert halbhermetische Schraubenverdichtungstechnologie mit zweistufiger Verdichtung und einem integrierten Economizer, um die Kühleffizienz zu verbessern und eine zuverlässige Leistung bei niedrigen Verdampfungstemperaturen aufrechtzuerhalten.

Diese werkseitig montierte Kühleinheit wurde für die Kühllagerung, die Lebensmittelverarbeitung, das Einfrieren von Meeresfrüchten, pharmazeutische Lager und die Kühlung industrieller Prozesse entwickelt und arbeitet bei Verdampfungstemperaturen bis zu -50 °C. Die halbhermetische Struktur macht externe Wellendichtungen überflüssig, was dazu beiträgt, das Risiko von Kältemittellecks zu verringern und die routinemäßige Wartung zu vereinfachen.

Mit der auf einem Rahmen montierten Baugruppe, der SPS-basierten Steuerung und der flexiblen Leistungsregelung unterstützt das Gerät eine schnelle Installation, einen automatischen Betrieb und eine Systemerweiterung für unterschiedliche Kühlanforderungen.

Produktpalette

Funktionsprinzip der halbhermetischen zweistufigen Schrauben-Kühlkompressoreinheit

Die halbhermetische zweistufige Schrauben-Kühlkompressoreinheit komprimiert das Kältemittel durch zwei Schraubenkompressionsstufen, um eine effiziente Kühlung unter Betriebsbedingungen bei niedrigen Temperaturen zu erreichen. Der Kühlkreislauf beginnt, wenn Kältemitteldampf mit niedrigem Druck in die erste Kompressionsstufe eintritt, wo die Doppelschraubenrotoren das Kältemittel auf ein mittleres Druckniveau verdichten.

Nach der Zwischenverdichtung durchläuft das Kältemittel das eingebaute Economizer-System, wo eine zusätzliche Kältemitteleinspritzung den Kältemittelfluss verbessert und die Kühleffizienz erhöht. Die zweite Kompressionsstufe erhöht den Kältemitteldruck weiter, bevor das Hochdruckgas zur Wärmeabgabe in den Kondensator gelangt.

Während des Betriebs wird der halbhermetische Motor durch angesaugtes Kältemittelgas gekühlt, wodurch die Motortemperatur stabil bleibt und der Bedarf an zusätzlichen Kühlkomponenten verringert wird. Das SPS-Steuerungssystem überwacht kontinuierlich die Betriebsparameter und passt die Kompressorkapazität an den Kühlbedarf an, um eine stabile Temperaturregelung und eine effiziente Energienutzung zu gewährleisten.

Im Vergleich zu herkömmlichen einstufigen Schraubenkompressoren senkt der zweistufige Kompressionsprozess die Austrittstemperatur, verbessert die Leistung bei hohen Kompressionsverhältnissen und ermöglicht einen zuverlässigen Betrieb bei Anwendungen, die Verdampfungstemperaturen bis zu -50 °C erfordern.

Hauptmerkmale

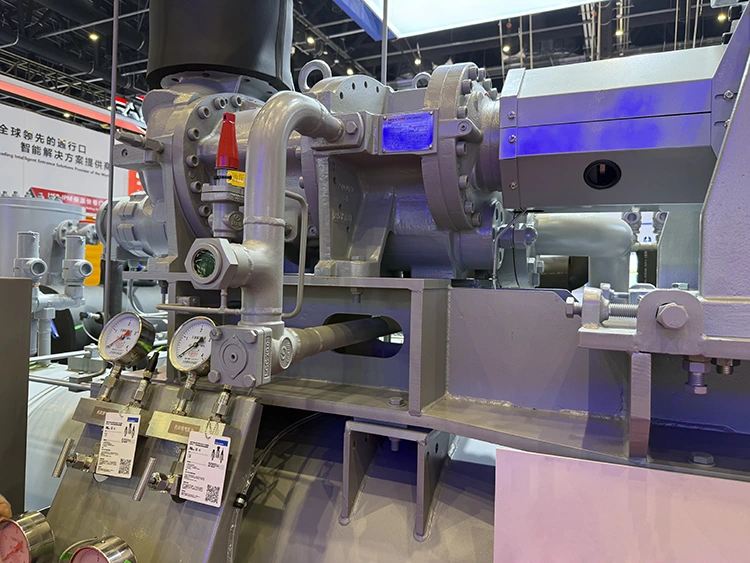

Halbhermetische Schraubenkompressorstruktur

Das halbhermetische Design integriert den Motor und den Kompressor in einem abgedichteten Gehäuse und macht die externe Wellendichtung überflüssig, die üblicherweise bei Kompressoren des offenen Typs verwendet wird. Diese Struktur reduziert potenzielle Kältemittelleckstellen und schützt interne Komponenten vor externen Verunreinigungen.

Der Motor wird während des Betriebs durch angesaugtes Kältemittelgas gekühlt, was eine stabile Leistung ohne zusätzliche Motorkühlausrüstung ermöglicht. In Kombination mit der Schutzart IP54 ist die Kompressoreinheit für den Dauerbetrieb in industriellen Kühlumgebungen geeignet.

Zweistufige Kompressionstechnologie

Das zweistufige Kompressionssystem teilt das Gesamtdruckverhältnis in zwei Kompressionsstufen auf, wodurch die Arbeitsbelastung jeder Stufe reduziert und die Betriebsstabilität bei niedrigen Temperaturen verbessert wird.

Dieses Design senkt die Austrittstemperatur, reduziert die thermische Belastung der Kompressorkomponenten und sorgt für einen effizienten Betrieb, wenn die Verdampfungstemperaturen -50 °C erreichen. Es eignet sich besonders für Tiefkühlanwendungen, die Verarbeitung von Meeresfrüchten und die Lagerung bei niedrigen Temperaturen, bei denen es bei einstufigen Systemen zu Effizienzverlusten kommen kann.

Eingebautes Economizer-System

Der integrierte Economizer verbessert die Leistung des Kühlkreislaufs, indem er Kältemittel mit mittlerem Druck in den Kompressionsprozess einspritzt. Dies erhöht die Kältemittelzirkulation und verbessert die Kühlleistung bei Betriebsbedingungen mit niedrigen Temperaturen.

Im Vergleich zu herkömmlichen Systemen ohne Economizer-Technologie bietet das Gerät eine verbesserte Energieeffizienz und eine stabilere Leistung bei Schwerlastbetrieb und trägt so dazu bei, die Betriebskosten langfristig zu senken.

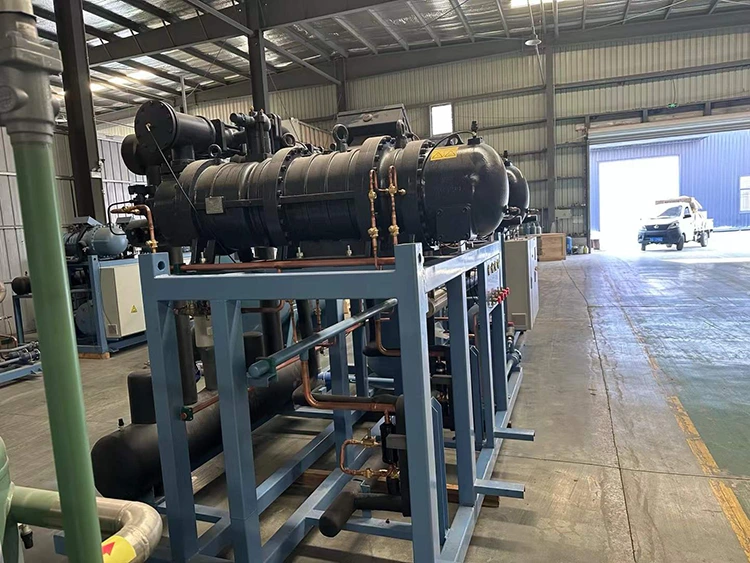

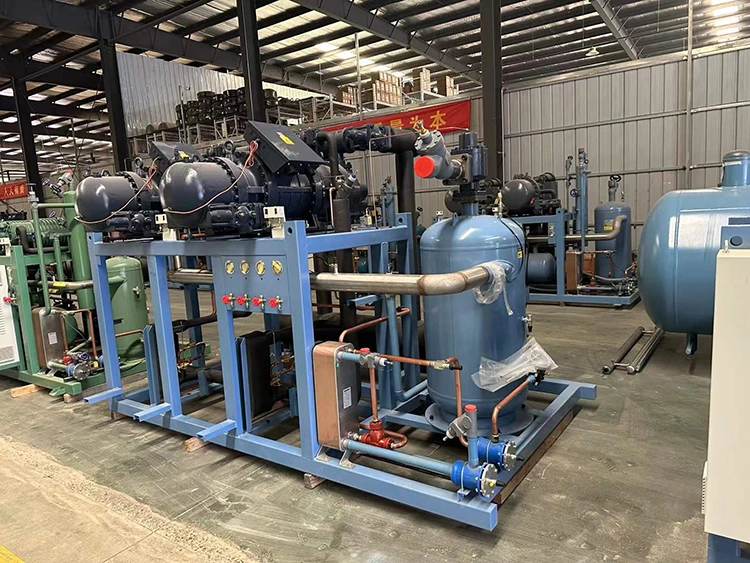

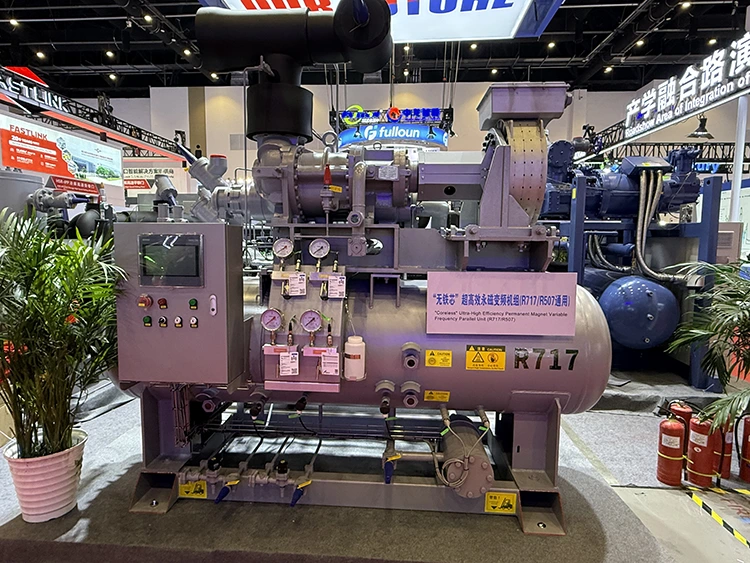

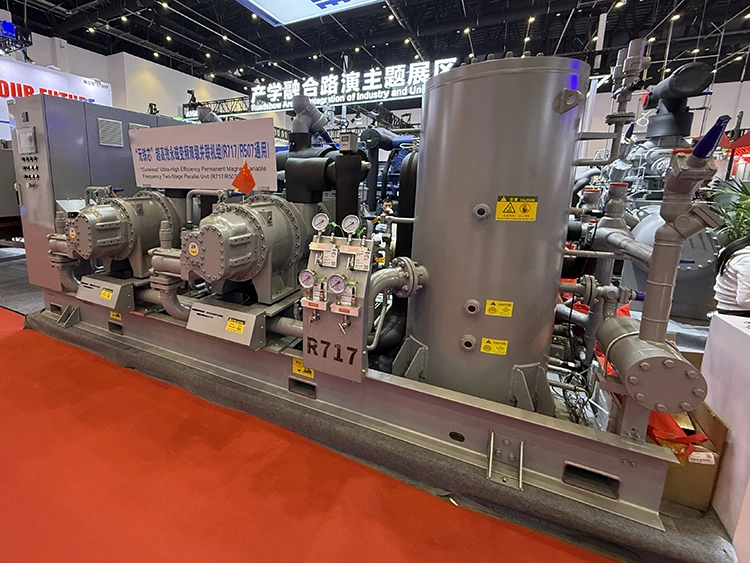

Werkseitig montiertes Skid-Design

Alle wichtigen Komponenten, einschließlich Schraubenkompressor, Ölabscheider, Rohrleitungssystem, Ventile und Schaltschrank, werden vor dem Versand auf einem einzigen Rahmen montiert.

Diese integrierte Struktur reduziert den Installationsaufwand vor Ort und hilft, die Inbetriebnahmezeit zu verkürzen. Aufgrund der kompakten Stellfläche eignet sich das Gerät auch für Kühlräume mit begrenztem Installationsraum oder für Retrofit-Projekte, bei denen Geräte ausgetauscht werden müssen.

Intelligentes SPS-Steuerungssystem

Die Kompressoreinheit ist mit einer SPS-basierten automatischen Steuerung und einer Touchscreen-Bedienoberfläche für eine komfortable Systemverwaltung ausgestattet.

Das Steuerungssystem überwacht Betriebsparameter wie Druck, Temperatur, Kompressorstatus und Sicherheitsalarme. Es unterstützt die automatische Kapazitätsanpassung, Fernkommunikation und die Integration mit Kühlmanagementsystemen über Standardkommunikationsprotokolle.

Flexible Kältemittelkompatibilität

Das Gerät unterstützt mehrere Kältemittel, um unterschiedliche regionale Anforderungen und Kühlsystemdesigns zu erfüllen. Zu den verfügbaren Kältemitteln gehören R134a, R404A, R507A und R449A, wobei kundenspezifische Konfigurationen für spezifische Projektanforderungen verfügbar sind.

Diese Flexibilität ermöglicht den Einsatz der Kompressoreinheit in verschiedenen gewerblichen und industriellen Kühlumgebungen.

Technische Parameter

Die Details der halbhermetischen zweistufigen Schrauben-Kühlkompressoreinheit sind wie folgt:

Parameter	Spezifikation
Kompressortyp	Halbhermetischer Doppelschraubenkompressor
Komprimierungsmethode	Zweistufige Verdichtung mit Economizer-Einspritzung
Kühlleistung	30 kW - 800 kW
Verdampfungstemperatur	-20°C bis -50°C
Kondensationstemperatur	+30°C bis +45°C
Kapazitätsregulierung	25 % – 100 % stufenlose Einstellung
Kältemittel	R134a / R404A / R507A / R449A
Motorkühlung	Sauggaskühlung
Motorspannung	380 V / 3 Phasen / 50 Hz
Optionale Spannung	460V / 60Hz
Schutzstufe	IP54
Kontrollsystem	SPS + Touchscreen-HMI
COP-Bereich	2,0 - 2,8
Geräuschpegel	≤78 dB(A) bei 1 Meter

Anwendungen

Kühllagerung und Lebensmittelverarbeitung

Die Kompressoreinheit bietet eine stabile Kühlleistung für Kühlräume, Vertriebslager, Geflügelverarbeitung, Fleischproduktion und Gefrieranlagen für Meeresfrüchte. Seine Betriebsfähigkeit bei niedrigen Temperaturen trägt dazu bei, während der kontinuierlichen Produktion konstante Kühlbedingungen aufrechtzuerhalten.

Pharmazeutische Kühlung

Für die Lagerung von Arzneimitteln und temperaturempfindlichen Produkten bietet das Gerät eine zuverlässige Kühlsteuerung mit automatischen Überwachungsfunktionen, um stabile Betriebsbedingungen aufrechtzuerhalten und Temperaturschwankungen zu reduzieren.

Industrielle Prozesskühlung

Das System eignet sich für industrielle Anwendungen, darunter chemische Verarbeitung, Elektronikfertigung, Textilproduktion und andere Prozesse, die eine kontinuierliche Temperaturkontrolle und zuverlässige Kühlleistung erfordern.

Energieeffizienz und Betriebsvorteile

Die zweistufige Kompressionsstruktur verbessert die Effizienz unter Bedingungen mit hohem Kompressionsverhältnis, indem sie die Druckbelastung jeder Kompressionsstufe reduziert. Eine niedrigere Austrittstemperatur trägt dazu bei, die thermische Belastung zu reduzieren und die Lebensdauer des Kompressors zu verbessern.

Der eingebaute Economizer erhöht die Effizienz des Kühlkreislaufs durch eine verbesserte Kältemittelzirkulation, während die halbhermetische Struktur das Risiko von Leckagen im Vergleich zu herkömmlichen offenen Kompressorkonstruktionen verringert.

Die Kombination aus effizienter Kompressionstechnologie, automatischer Steuerung und auf einem Rahmen montierter Integration hilft Kunden, den Energieverbrauch zu senken und das langfristige Betriebsmanagement zu vereinfachen.

Installation und Wartung

Installationsanforderungen

Die werkseitig montierte Kufenstruktur reduziert den Installationsaufwand vor Ort. Nach der Positionierung des Geräts müssen Kunden hauptsächlich die Anschlüsse der Kältemittelleitungen, die elektrische Verkabelung und die Inbetriebnahme des Steuerungssystems durchführen.

Das kompakte Design ermöglicht den flexiblen Einbau in neu errichtete Kühlanlagen sowie in bestehende Anlagen, die einen Geräteaustausch oder eine Kapazitätserweiterung erfordern.

Wartungsanforderungen

Die halbhermetische Struktur reduziert den Bedarf an routinemäßiger Wartung, da keine externen Wellendichtungen erforderlich sind und interne Komponenten in einem abgedichteten Gehäuse geschützt sind.

Die tägliche Wartung umfasst hauptsächlich die Überprüfung der Kältemittelfüllung, des Ölstands, des Betriebsdrucks, der Temperaturparameter und der SPS-Alarmaufzeichnungen. Standardisierte Komponenten vereinfachen zudem den Austausch von Ersatzteilen und reduzieren Ausfallzeiten.

Warum Lynxcool wählen?

Erfahrung in der Herstellung von Industriekälteanlagen

Lynxcool ist auf Kühlgeräte für Kühlketten, Lebensmittelverarbeitung und industrielle Kühlanwendungen spezialisiert. Das Unternehmen entwickelt Kompressoreinheiten basierend auf unterschiedlichen Temperaturanforderungen, Kühlkapazitäten und Betriebsumgebungen.

Technische Unterstützung vor der Lieferung

Lynxcool bietet technischen Support, einschließlich der Auswahl des Kühlsystems, der Berechnung der Kühlkapazität, der Gerätekonfiguration, Installationszeichnungen und Betriebsempfehlungen, um Kunden bei der Auswahl geeigneter Lösungen zu unterstützen.

Werksmontage und -prüfung

Jede Kompressoreinheit wird vor dem Versand zusammengebaut und geprüft. Zu den Testverfahren gehören die Überprüfung des Kompressorbetriebs, die Überprüfung des Steuerungssystems, die Prüfung des Sicherheitsschutzes und die Bestätigung der Betriebsparameter.

Maßgeschneiderte Kühllösungen

Lynxcool unterstützt die Anpassung der Kompressorkapazität, der Kältemittelkonfiguration, der Steuerungssysteme und des Gerätelayouts entsprechend den spezifischen Projektanforderungen.

Globaler Service-Support

Technische Beratung, Ersatzteilunterstützung und Remote-Fehlerbehebungsdienste stehen zur Verfügung, um internationalen Kunden dabei zu helfen, einen stabilen Kühlsystembetrieb aufrechtzuerhalten.

FAQ

Was ist eine halbhermetische zweistufige Schrauben-Kühlkompressoreinheit?

Eine halbhermetische zweistufige Schrauben-Kühlkompressoreinheit kombiniert eine abgedichtete Schraubenkompressorstruktur mit zweistufiger Kompressionstechnologie. Es ist für Kühlsysteme konzipiert, die einen stabilen Betrieb bei niedrigen Verdampfungstemperaturen und hohen Kompressionsverhältnissen erfordern.

Welche Vorteile bietet die zweistufige Komprimierung?

Durch die zweistufige Verdichtung wird das von jeder Verdichtungsstufe verarbeitete Druckverhältnis reduziert, wodurch die Austrittstemperatur gesenkt und die Effizienz beim Betrieb bei niedrigen Temperaturen verbessert wird. Es eignet sich für Anwendungen wie Gefriersysteme und Kühllager.

Welchen Temperaturbereich kann diese Kompressoreinheit erreichen?

Das Gerät kann je nach Kältemittelauswahl, Systemkonfiguration und Betriebsbedingungen bei Verdampfungstemperaturen von -20 °C bis -50 °C betrieben werden.

Welche Kältemittel gibt es?

Zu den Standardkältemitteloptionen gehören R134a, R404A, R507A und R449A. Je nach Projektanforderungen können kundenspezifische Kältemittelkonfigurationen bereitgestellt werden.

In welchen Branchen wird diese Kühleinheit eingesetzt?

Es wird häufig in der Lebensmittelverarbeitung, beim Einfrieren von Meeresfrüchten, in der Kühllagerung, in der pharmazeutischen Kühlung, bei der chemischen Kühlung und bei der Kühlung industrieller Prozesse eingesetzt.

Ist eine komplizierte Installation des Geräts erforderlich?

Durch das auf einem Rahmen montierte Design werden wichtige Komponenten bereits vor der Auslieferung integriert, was den Verrohrungsaufwand vor Ort reduziert und die Installation und Inbetriebnahme vereinfacht.

Wie reduziert das halbhermetische Design den Wartungsaufwand?

Die abgedichtete Struktur macht externe Wellendichtungen überflüssig und verringert das Risiko von Kältemittellecks, was zu einer geringeren Wartungshäufigkeit während des Langzeitbetriebs beiträgt.

Kann die Kühlleistung angepasst werden?

Ja. Das Gerät unterstützt eine stufenlose Leistungsregelung von 25 % bis 100 %, sodass die Kühlleistung an unterschiedliche Lastanforderungen angepasst werden kann.
