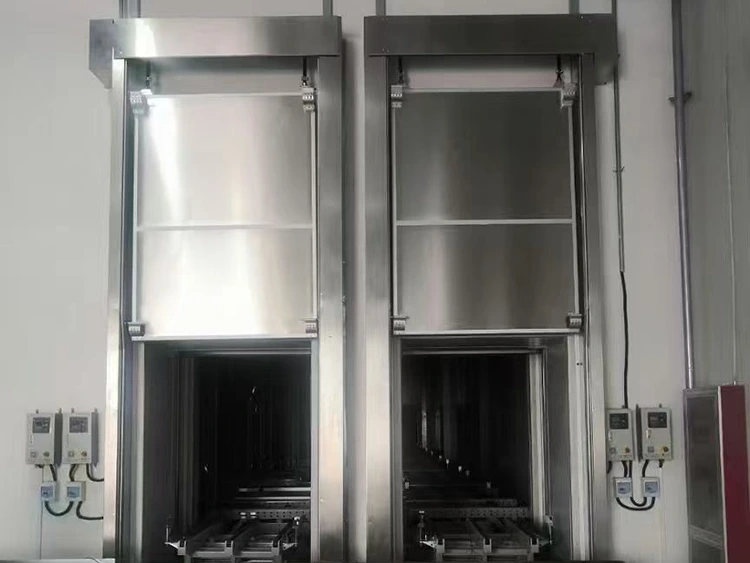

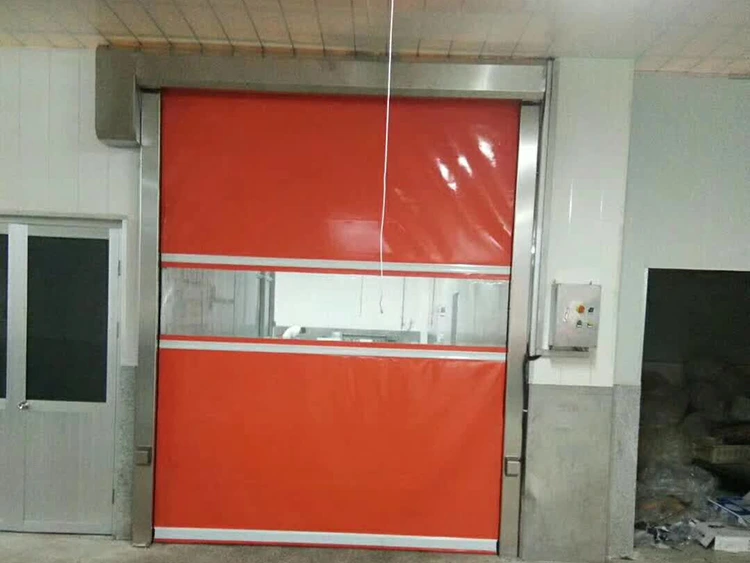

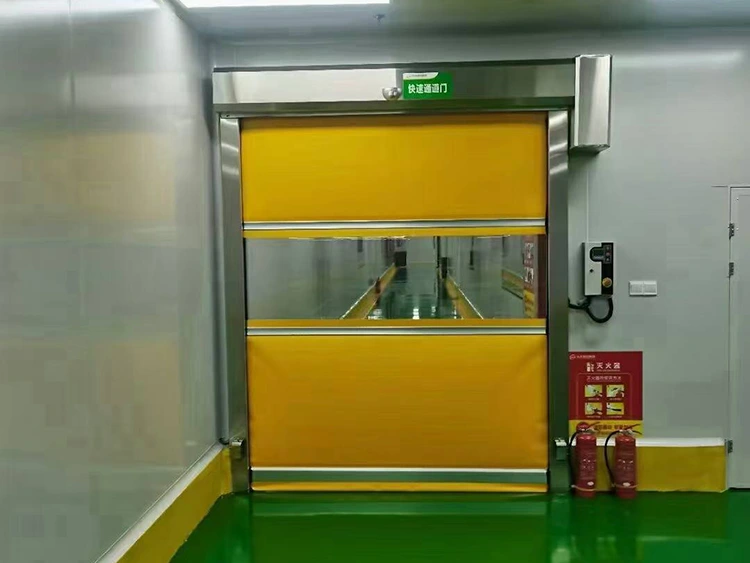

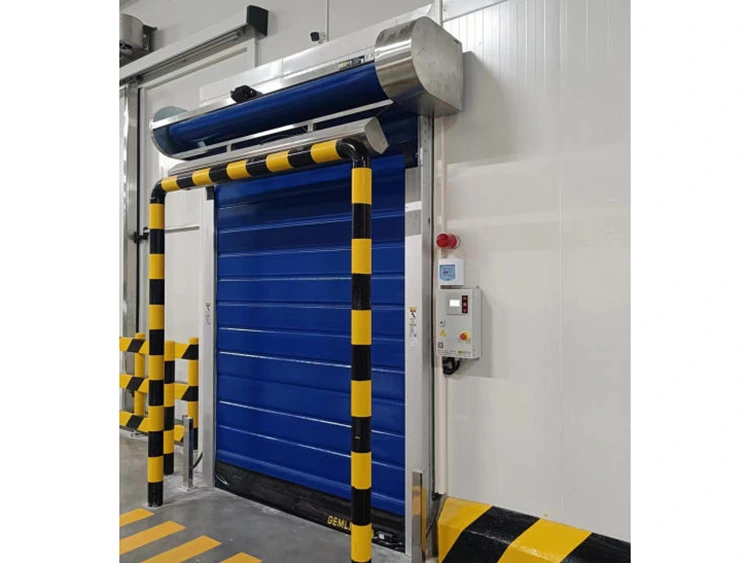

Vertikale Aufzugstür

Eine vertikale Hubtür ist ein Industrietorsystem, bei dem sich das Türblatt vertikal entlang der Wand bewegt und von vertikalen Schienen geführt wird. Das hervorstechendste Merkmal besteht darin, dass das Türblatt im geöffneten Zustand vollständig an der Wand direkt über der Öffnung positioniert ist und der Bereich unter der Decke frei von horizontalen Schienen oder abgehängten Bauteilen bleibt.

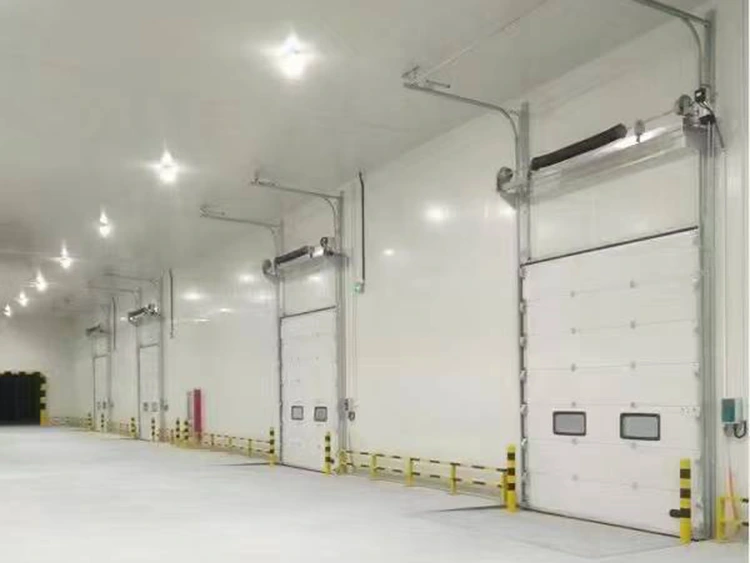

Typische Anwendungen:

Kühlkettenlogistik, Transferlager, Tiefkühltruhen und Kühllager

Lebensmittelverarbeitungsbetriebe und Zentralküchen

Kfz-Reparaturwerkstätten und Lackier-/Spritzkabinen

Logistikverteilzentren und Verladerampen

Großanlagen für die Montage von Geräten

Feuerwachen und Garagen für Spezialfahrzeuge

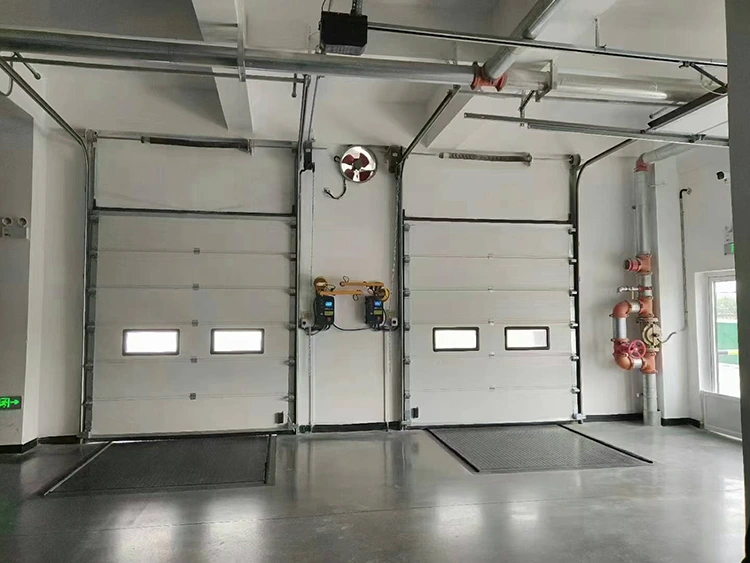

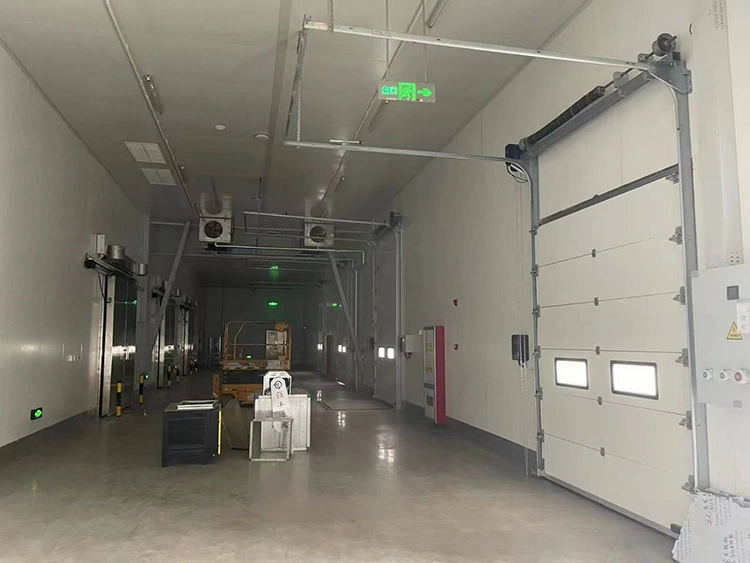

Struktureller Aufbau und Funktionsprinzip

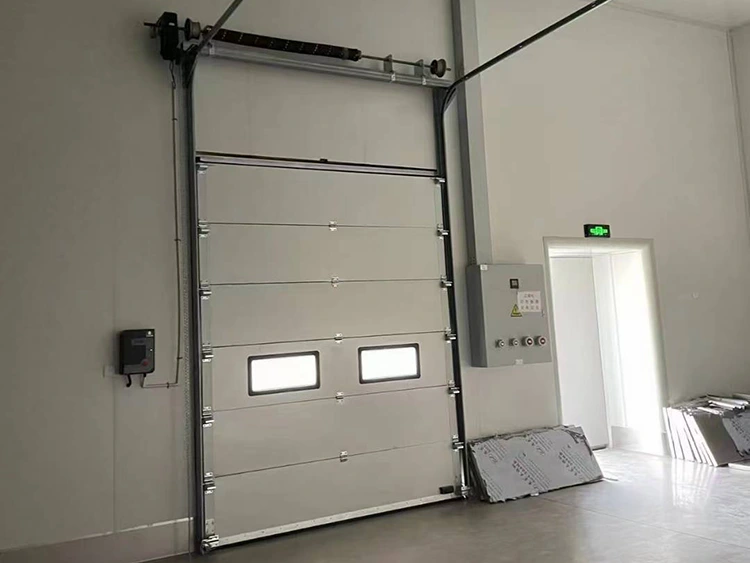

Strukturelle Zusammensetzung

Türverkleidung: Bestehend aus inneren und äußeren Metallverkleidungen (Stahl, Edelstahl oder Aluminiumlegierung) und einem inneren Kern (Polyurethanschaum, Polystyrol oder Aluminiumwabenstruktur). Die Dicke liegt typischerweise zwischen 40 mm und 150 mm und wird je nach Wärmedämmungsanforderungen und struktureller Festigkeit ausgewählt.

Vertikale Schienen: Hochleistungsschienen aus verzinktem Stahl in C- oder U-Form, die vertikal an den Wänden neben der Türöffnung montiert sind. Sie werden über eingebettete Vorrichtungen oder chemische Anker befestigt und verfügen über interne Führungsschieber oder Rollen.

Ausgleichssystem: Nutzt Torsionsfedern oder Gegengewichte, um das Gewicht der Türverkleidung auszugleichen, sodass der Motor nur durch Überwindung der Reibung betrieben werden kann, wodurch der Energieverbrauch gesenkt wird.

Antriebssystem: Ein seitlich montierter Getriebemotor, der auf der Torsionsfederwelle installiert ist, oder ein Hydraulikaggregat, das eine Drahtseiltrommel antreibt. Die Motorleistung liegt typischerweise zwischen 1,5 kW und 5,5 kW, abhängig von den Abmessungen und dem Gewicht der Tür.

Dichtungskomponenten: Witterungsbeständige Gummistreifen sind rund um die Türverkleidung angebracht, während eine aufblasbare (Airbag-artige) Dichtung an der Unterseite beim Schließen gegen den Boden drückt und so Luftkonvektion und das Eindringen von Staub verhindert.

Steuerkasten: Integriert eine Motorsteuerung, einen Frequenzumrichter (VFD), Sicherheitsrelais und Signalschnittstellen; Unterstützt lokale Drucktastenbedienung, Fernbedienung, Sensoren und Fernkommunikation.

Funktionsprinzip

Der Motor treibt die Drehung der Trommel an und zieht das Türblatt über Drahtseile oder Ketten entlang der Schienen nach oben. Während des Abstiegs senkt sich die Tür sanft durch Motorumkehr oder Schwerkraft ab. Das Tor kann in jeder Höhe gestoppt werden, wobei die präzise Positionierung über Endschalter oder Encoder gesteuert wird.

Haupttypen und Auswahlhilfe

Basierend auf unterschiedlichen Anwendungsszenarien und Kundenanforderungen,Vertikale Aufzugtürenkönnen in die folgenden Typen eingeteilt werden:

Standardgrößenbereich

• Türbreite:≤8.000 mm (Sondergrößen für spezielle Anwendungen verfügbar)
• Türhöhe:≤6.000 mm (größere Öffnungen erfordern abschnittsweises Heben oder kombinierte Lösungen)
• Maximales Einzelplattengewicht:Ca. 1.500 kg (ausgeglichen durch Gegengewichtssystem oder Hochleistungs-Torsionsfedern)

Installationsbedingungen und technische Anforderungen

Vertikale Aufzugstürstellt besondere Anforderungen an Gebäudestrukturen und Installationsbedingungen. Diese Faktoren müssen im Vorfeld bei der Bauplanung oder Sanierung bestätigt werden.

Mindestdurchfahrtshöhe:

Wandtiefe auf beiden Seiten der Öffnung:

Belastbarkeit oberhalb der Türöffnung:

Anforderungen an die Bodenebenheit:

Anforderungen an die Stromversorgung:

Professionelle Site-Umfrage von Lynxcool:

Lynxcool bietet professionelle Installationsbewertungsdienste mit Laser-Entfernungsmessern, Wandscannern und Präzisionsnivellieren zur genauen Bewertung der Standortbedingungen. A„Bestätigungsbericht zum Installationszustand der Türöffnung“wird nach Besichtigung zur Verfügung gestellt. Wenn die bestehenden Bedingungen nicht den Anforderungen entsprechen, kann Lynxcool bauliche Änderungsempfehlungen und technische Lösungen anbieten.

Steuerungssysteme und optionales Zubehör

Standard-Steuerungskonfiguration:

Lokale Steuerbox (Start-/Stopp-/Not-Aus-Tasten, Statusanzeigeleuchten)

Drahtlose Handfernbedienung (effektive Reichweite ≥30 m)

Mechanische Endschalter (obere und untere Endposition)

Anpassbare Optionen:

Frequenzumrichter (VFD): Ermöglicht sanftes Starten/Stoppen, reduziert mechanische Stöße und ermöglicht einstellbare Hubgeschwindigkeiten (typischerweise 0,15–0,3 m/s).

Sensorbasierte Steuerung: Geomagnetische Induktionsschleifen, Mikrowellenradar, Infrarot-Sicherheitsstrahlen

Verriegelungsschnittstelle: Trockenkontakt-Signalausgang zur Verriegelung mit Geräten wie Förderbändern, Hebebühnen oder Luftschleier

Fernüberwachung: Lädt den Türstatus über 4G- oder Wi-Fi-Module auf eine Cloud-Plattform hoch und ermöglicht so die Überwachung per mobiler App und Alarmbenachrichtigungen

„Tür-in-Tür“ (Schlupftür): Eine kleine, in die Haupttürverkleidung integrierte Zugangstür für den Fußgängerdurchgang, wodurch die Häufigkeit des Öffnens der Haupttür verringert wird

Wartung und Kundendienst

Routinewartung:
Es wird eine halbjährliche Inspektion empfohlen, um den Verschleiß des Drahtseils, die Ausrichtung der Führungsschiene und den festen Sitz der Schrauben zu überprüfen. Dichtbänder sollten regelmäßig gereinigt und mit Schutzmitteln behandelt werden. Um einen reibungslosen Betrieb zu gewährleisten, sollten Lager und Ketten jährlich geschmiert werden.

Unterstützung bei der Fehlerbehebung:
Häufige Probleme wie Türbewegungswiderstand, Motorüberhitzung und Ausfälle der Fernbedienung werden durch schnelle Diagnoseverfahren und technische Fernberatung unterstützt.

Garantiebestimmungen:

• Türaufbau:2 Jahre Garantie
• Elektrische Komponenten (Motor, Controller, Sensoren):1 Jahr Garantie
• Verschleißteile (Dichtleisten, Rollen): Austauschunterstützung zum Vorzugspreis

Notdienst:
Lynxcool bietet schnelle Reaktionsdienste in großen inländischen Städten mit Vor-Ort-Support innerhalb der Stadt48 Stunden. Zur Minimierung betriebsbedingter Ausfallzeiten werden Notfallreparaturen oder temporäre Dichtungslösungen angeboten.

Warum sollten Sie sich für die vertikale Hubtür von Lynxcool entscheiden?

Lynxcool ist nicht nur ein Hersteller von Industrietoren, sondern auch ein Ingenieurdienstleister, der sich auf Kühlsysteme und Kühlkettenanlagen spezialisiert hat. Wenn Sie sich für die vertikale Hubtür von Lynxcool entscheiden, erhalten Sie:

Integrierte Engineering-Lösungen:
Das Türdesign ist auf Kühlhaus-Isoliersysteme, Kühlgeräte und Logistikabläufe abgestimmt, um Kompatibilitätsprobleme während der Installation und des Betriebs zu vermeiden.

Qualifizierte Installationsfähigkeit:
Mit professionellen mechanischen und elektrischen Installationsqualifikationen undZertifizierung der GC2-DruckleitungsinstallationLynxcool sorgt für eine konforme Konstruktion und reduziert Akzeptanzrisiken.

Umfangreiche Projekterfahrung:
Lynxcool hat Hunderte von Industrietorprojekten abgeschlossen und kennt die technischen Standards und betrieblichen Anforderungen der Lebensmittelverarbeitungs-, Pharma- und Logistikbranche.

Lokalisierter Service-Support:
Unterstützt durch seinen Hauptsitz in Qingdao bietet Lynxcool umfassende Dienstleistungen über den gesamten Lebenszyklus, einschließlich Inspektion vor Ort, individuelles Design, Installation, Wartung und technischen Support.

Häufig gestellte Fragen (FAQ) zur Vertikallifttür

1. Was ist eine Vertikallifttür?

A Vertikale Aufzugstürist ein Industrietorsystem, bei dem sich das Torpaneel vertikal entlang gerader, an der Wand montierter Schienen bewegt und bei vollständiger Öffnung direkt über der Toröffnung parkt.

Im Gegensatz zu herkömmlichen Sektionaltoren sind für vertikale Hubtore keine gebogenen oder horizontalen Schienenabschnitte erforderlich. Unter der Decke gibt es keine abgehängten Komponenten, so dass der Raum über der Decke vollständig für die Installation von Fördersystemen, Beleuchtung, Lüftungskanälen, Brückenkränen und anderen Geräten genutzt werden kann.

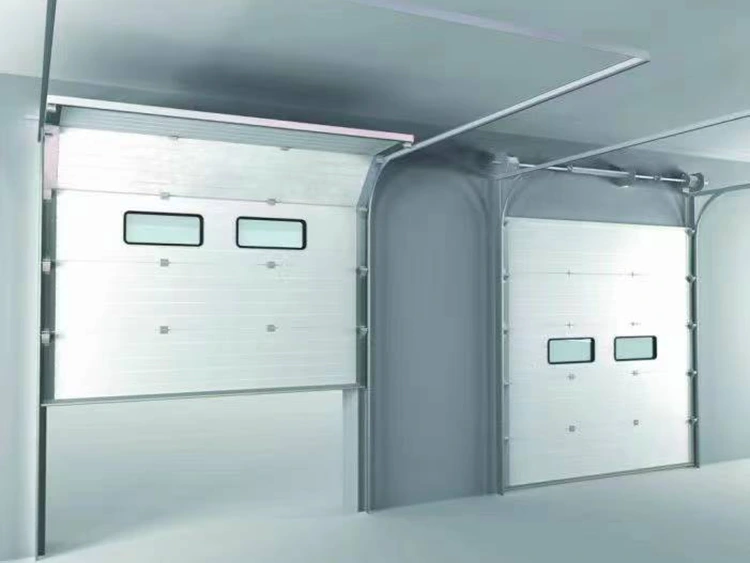

2. Was ist der Unterschied zwischen einer vertikalen Aufzugstür und einer Hochaufzugstür?

Beide Türsysteme sind für Gebäude mit hohen Decken konzipiert, ihre Laufschienenkonfigurationen sind jedoch unterschiedlich:

Vereinfacht ausgedrückt: aHigh-Lift Door ist eine Kompromisslösung, während aDie vertikale Hubtür bietet eine maximale Raumausnutzung über dem Kopf.

3. Wo werden vertikale Aufzugtüren häufig verwendet?

Aufgrund ihrer hohen Raumeffizienz, hervorragenden Dichtungsleistung und Eignung für anspruchsvolle Umgebungen werden vertikale Aufzugtüren häufig eingesetzt in:

• Kühlketteneinrichtungen, einschließlich Kühlräume und Tiefkühllager
• Lebensmittelverarbeitungsbetriebe und Zentralküchen
• Logistikverteilzentren und Verladerampen
• Kfz-Reparaturwerkstätten und Wohnmobilwerkstätten
• Feuerwehrwachen und Spezialfahrzeuggaragen
• Industriegebäude, die Laufkräne oder hängende Geräte erfordern

4. Wie viel Überkopfraum ist für die Installation einer vertikalen Aufzugstür erforderlich?

Die wichtigste Anforderung besteht darin, dass die lichte Kopffreiheit über der Türöffnung wie folgt sein sollte:

Türöffnungshöhe + mindestens 500 mm

Beispiel:
Für eine Türöffnung mit einer Höhe von4 Meter, sollte das Gebäude zumindest bieten4,5 Meter Durchfahrtshöhe.

Zu den zusätzlichen Installationsanforderungen gehören:

• Minimum300 mm Wandabstand auf jeder Seitefür Führungsschienen und Konsolen
• Abweichung der Bodenebenheit innerhalb±3mmum eine ordnungsgemäße Bodenabdichtungsleistung sicherzustellen

Vor der Installation wird eine professionelle Standortbesichtigung empfohlen, um zu bestätigen, ob die Gebäudestruktur den Anforderungen entspricht.

5. Mit welchen Sicherheitsschutzsystemen sind vertikale Aufzugtüren ausgestattet?

Zu den Standard-Sicherheitskonfigurationen gehören:

Anti-Fall-Bremsgerät:
Verriegelt das Türpaneel automatisch, wenn das Drahtseil oder die Kette ausfällt, und verhindert so ein versehentliches Herunterfallen.

Hinderniserkennung und automatische Umkehr:
Eine untere pneumatische Schaltleiste oder eine fotoelektrische Sicherheitsleiste erkennt Hindernisse und stoppt die Türbewegung sofort und kehrt sie um.

Manueller Notfallbetrieb:
Ein Handkurbel- oder Kettenzugsystem ermöglicht den Betrieb auch bei Stromausfall.

Dual-Limit-Schutz:
Mechanische und elektronische Endschalter arbeiten zusammen, um einen Überhub zu verhindern.

Diese Sicherheitssysteme gewährleisten einen zuverlässigen Betrieb unter verschiedenen unerwarteten Bedingungen.

6. Wie sollte eine vertikale Aufzugstür gewartet werden?

Zu den empfohlenen Wartungsverfahren gehören:

• Entfernen Sie regelmäßig Staub und Fremdkörper von den Führungsschienen, um die Schienen sauber zu halten
• Überprüfen Sie alle drei Monate den Verschleiß und die Spannung des Drahtseils
• Lager, Rollen, Ketten und andere bewegliche Komponenten alle sechs Monate schmieren
• Überprüfen Sie die Dichtungsstreifen regelmäßig und ersetzen Sie bei Bedarf veraltete Komponenten
• Führen Sie einen manuellen Gleichgewichtstest durch: Trennen Sie die Stromversorgung und heben Sie die Tür halb an. Die Tür sollte stabil bleiben, ohne zu fallen oder zu steigen

Eine ordnungsgemäße Wartung trägt dazu bei, die Lebensdauer zu verlängern und unerwartete Ausfallzeiten zu reduzieren.

7. Was sind häufige Probleme und Lösungen für vertikale Aufzugtüren?

Bei komplexen Störungen sollten professionelle Servicetechniker zur Inspektion und Reparatur kontaktiert werden.

8. Wie kann ich eine maßgeschneiderte Lösung und ein Angebot für vertikale Aufzugstüren erhalten?

Lynxcool bietet umfassende Projektunterstützung, einschließlich:

• Inspektion vor Ort
• Lösungsdesign
• Geräteherstellung
• Installation und Inbetriebnahme
• Kundendienst

Um ein individuelles Angebot und Angebot zu erhalten, geben Sie bitte Folgendes an:

• Abmessungen der Türöffnung (Breite × Höhe)
• Standortfotos oder Architekturzeichnungen
• Betriebsbedingungen (Temperatur, Sauberkeitsanforderungen usw.)
• Besondere Anforderungen (explosionsgeschützte Ausführung, Edelstahlkonstruktion, integrierte Steuerungssysteme etc.)

Das technische Team von Lynxcool bewertet Ihre Projektanforderungen und bietet eine geeignete Lösung für vertikale Hubtüren.
